Nếu bạn không quản lý file bản vẽ tốt, hẳn cũng đôi lần bạn bị rối tung lên vì file bản vẽ trong máy tính khác file bản vẽ in ra thế. Mục đích để kiểm tra và quản lý bản vẽ in ra tốt hơn thường các bản vẽ sẽ được đặt link đường dẫn file. Dưới đây mình sẽ hướng dẫn 3 cách để tạo link đường dẫn bản vẽ.
Cách thứ nhất: Sử dụng Plot Stamp khi in ấn
Cách này khá đơn giản và dễ làm. Bạn ấn Ctrl + P và cài đặt như trong hình.

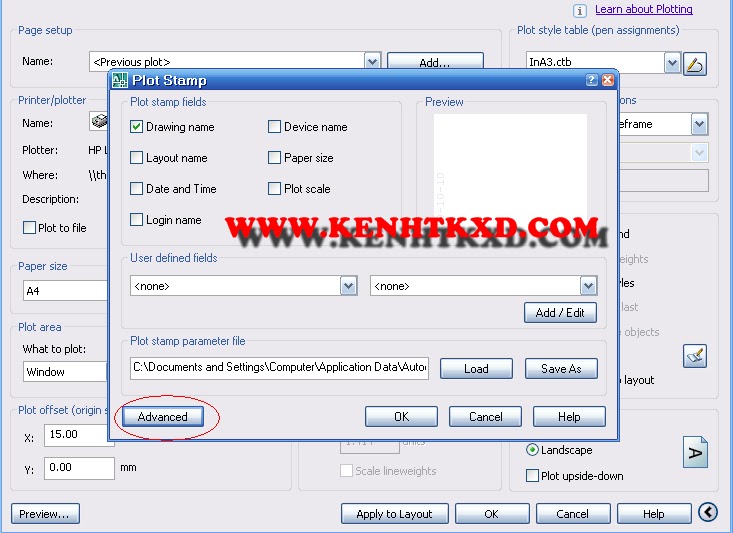

Chọn Plot stamp on

Click vào Advanced

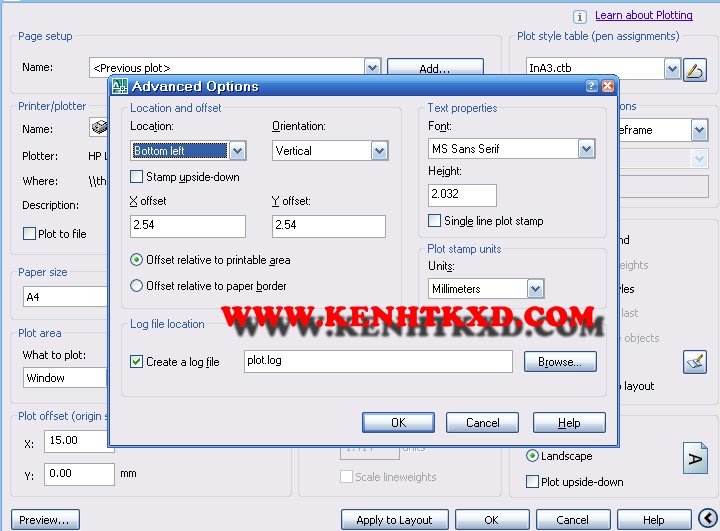

Chỉnh vị trí đặt đường link tại Location

Cách thứ 2: Dùng field
Cách này dựa vào đặc tính: Mỗi bản vẽ đều có các field (trường) để lưu thông tin về bản vẽ, ta sẽ tạo 1 field và lấy ra thông tin này.

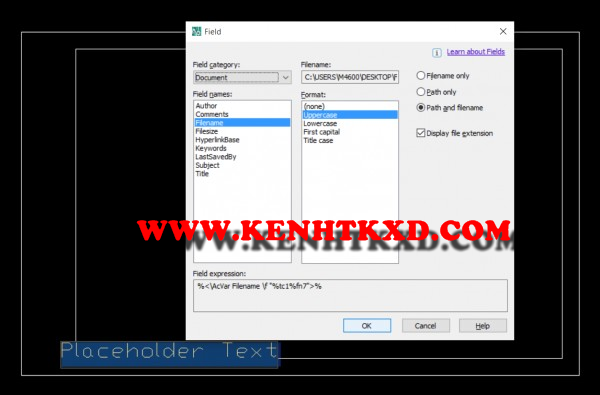

Bước 1: Tạo 1 Text tại vị trí cần chèn link (Placeholder text như hình dưới)


Bước 2: Dùng lệnh Edit text, chọn toàn bộ text và nhấn Ctrl+F (Hoặc có thể vào Insert > Field mà không cần tạo text như bước 1)


Bước 3: Lựa chọn như hình vẽ trên, xong
Cách thứ 3: Dùng RText
Cách 2 nếu dùng với 1 bản vẽ thì được, nếu có 100 bản vẽ thì không ổn. Với số lượng bản vẽ nhiều nên tạo Xref cho phần cần lấy link (có thể là khung tên hay bất cứ 1 cái gì khác).
Tạo 1 file khung tên xref, sau đó, gõ lệnh RTEXT, chọn DIESEL và gõ vào nội dung cho text như sau:
$(upper,$(getvar, "dwgprefix"))$(upper,$(getvar, "dwgname")) $(edtime,0,MONDD"," YYYY-H:MM AM/PM)
Như vậy là đã hoàn thành 3 cách, tùy theo mục đích mà các bạn có thể làm theo cách nào. Chúc các bạn thành công và đừng quên để lại comment dưới bài viết này nhé.
Chú ý: Nhiều khi vẫn có thể dùng field cho cách 3, tức là tạo field ở file XREF, tuy nhiên dùng field nhiều khi chập chờn lắm, lúc thì nó update lúc không nên bạn nên dùng Rtext cho chắc ăn.
Nguồn: http://www.kenhtkxd.com/2016/01/cac-cach-tai-uong-link-dan-file-o-goc.html
