Sử dụng phần mềm rdsuite tính toán móng , móng lệch tâm

  • Thread starter dtxd
  • Ngày gửi

Thành viên đã xem (Total:0)

D

dtxd

Guest
#1
Sử dụng phần mềm rdsuite tính móng đơn, tính móng cọc, tính móng băng, tính móng lệch tâm-Có phim Demo

SỬ DỤNG PHẦN MỀM RDSUITE TÍNH TOÁN MÓNG , MÓNG LỆCH TÂM Design building foundation, assumed foundation separated from upper structure. Moreover, interaction between piles, cap, braces are not taken in consideration. Especially in large eccentric foundation case, it's difficult to determine stresses or reactions of base and piles . RDSUITE software assist to solve this problems.
I. Đặt vấn đề:
Trong tính toán thiết kế kết cấu móng công trình, móng có cột đặt lệch tâm (móng đơn, móng băng, móng cọc) gặp ở hầu hết công trình. Như vậy sẽ phát sinh mô men lệch tâm trong móng M= N*e. Các kỹ sư thiết kế thường rất khó phân bố mô men này cho các thành phần của móng. Hiện nay có một số cách giải quyết về việc phân bố mô men này như sau:
- Thiên về an toàn, cho cọc hoặc nền chịu hoàn toàn mô men. Với quan điểm này sẽ dẫn đến cọc hay nền có ứng suất phân bố hình tam giác gần vị trí cột, móng chịu nén nhiều hơn còn xa cột thì móng chịu nén ít hơn, thậm chí trong một số trường hợp móng hoặc cọc lại chịu kéo, do đó bố trí cọc phải nhiều hơn và kích thước móng cũng phải lớn hơn dẫn đến lãng phí..
- Coi như hệ giằng móng chịu hoàn toàn mô men lệch tâm. Như vậy phải chọn giằng móng đủ độ cứng. Mà ngay cả khi giằng đủ độ cứng thì mô men lệch tâm đó vẫn truyền một phần không nhỏ về cọc và nền. Do đó thiết kế theo quan điểm này sẽ dẫn đến chọn giằng cao và to để đủ khả năng chịu mô men lệch tâm.
- Coi hệ giằng, móng (nền, cọc, đài) và cột làm việc đồng thời với nhau. Mô men sẽ được phân bố cho các thành phần dựa vào mối tương quan độ cứng. Để giải quyết bài toán này sử dụng phương pháp phần tử hữu hạn để mô hình và tính nội lực, phản lực trong hệ , đồng thời áp dụng một số phương pháp lý thuyết cũng như thực nghiệm để tính lún của cọc cũng như nền. Trong bài báo này chúng tôi đi sâu vào phân tích tính toán theo cách thứ 3, so sánh với các phương pháp khác đồng thời giới thiệu về phần mềm phân tích kết cấu theo tiêu chuẩn Việt nam (RDSUITE) mà chúng tôi đó nghiên cứu và phát triển để giải quyết bài toán này.

Một số tính năng chính của phần mềm:

1. Tính sức chịu tải của cọc theo các phương pháp:phụ lục A, phụ lục B của tiêu chuẩn TCVN 205-1998, Meyerhof, công thức Nhật Bản, xuyên tĩnh, nén tĩnh...
2. Tính sức chịu tải của cọc vữa.
3. Tính hệ móng bao gồm các móng đơn, móng cọc, móng băng (tính cả thép trong cánh móng).
4. Tính toán móng lệch tâm theo phương pháp đồng thời.
5. Tính toán hệ giằng móng.
6. Kết nối với SAP, ETABS, STAADPRO để lấy các tổ hợp phản lực chân cột khi thiết kế móng.

A. Xem phim giới thiệu phần mềm tại địa chỉ : http://www.rds.com.vn/index.php/video/
B. Chi tiết về vấn đề này xem tại địa chỉ: http://www.rds.com.vn/index.php/rdsuite-phan-tich-va-thiet-ke-ket-cau-theo-tcvn/
C. Download bài báo tại địa chỉ http://www.rds.com.vn/uploads/Bai_bao%20-%20Tom%20Tat.pdf
D. Downloads tài liệu dưới đây tại địa chỉ: http://www.rds.com.vn/index.php/downloads-tai-lieu/
1. Bài báo Sử dụng phần mềm Rdsuite trong phân tích và thiết kế móng đơn, móng cọc làm việc đồng thời
2. Bài báo về hiệu quả sử dụng móng bè cọc - Tạp chí Khoa học kỹ thuật
3. Hướng dẫn sử dụng phần mềm Rdsuite
4. Hướng dẫn sử dụng phần mềm Etabs
5. Công nghệ thi công TopDown
6. Thiết kế sàn phẳng
7.Thiết kế và chi tiết của ô mở trong cấu kiện bê tông cốt thép chịu uốn
8. Hệ thống kết cấu cho nhà cao tầng
9. Nhà cao tầng - KCBTCT toàn khối TCXD 198-1997
10.Tiêu chuẩn tải trọng và tác động TCVN 2737-1995
11.Tiêu chuẩn thiết kế công trình chịu tải trọng động đất TCXD 375-2006
12. Tiêu chuẩn kết cấu bê tông cốt thép TCVN 356-2005
13. Tiêu chuẩn kết cấu thép TCVN 338-2005
14. Móng cọc - Tiêu chuẩn thiết kế TCVN 205-1998
15. Cọc - Phương pháp thí nghiệm tải trọng tĩnh ép dọc trục TCXD 269-2002
16. Cọc khoan nhồi- TC thi công và nghiệm thu
17. Móng cọc tiết diện nhỏ TCXD 189-1996
Ngoài ra nếu bạn cần các tài liệu dưới đây xin vui lòng email để được hướng dẫn downloads:
18. ACI 318M-05 Building Code Requirement For Structural Concrete
19. ACI 351.3R-04 Foundations for Dynamic Equipment
20. 351.2R-94 Foundations for Static Equipment
21. ACI 543r_00 Design Manufacure Installation Concrete Pile
22. ASCE 7-05 Minimum Design Loads for buildings and other Structures
23. Reinforced Concrete Deep Beams - Prof. F.K.Kong
24. Recommendations for Design of Beam-Column Connections in Monolithic Reinforced Concrete Structures
25. Recommendations for Design of Slab-Column Connections in Monolithic Reinforced Concrete Structures
26. Thiết kế sàn BTCT ứng lực trước
27. Ví dụ tính toán sàn BTCT ứng lực trước
28. Steelwork Design Guide To Bs 5950, Part 1, 1990, Worked Examples
29. Simple Connections_BCSA
30. BS 5950-1-2000 Steelwork
31. UBC-Volume 2
32. Manual of Steel Construction, 2nd Edition (AISC, 1990)
33. UBC97
34. IBC2006
35. ZAMIL-DESIGN MANUAL
36. IBC- Wind
37. Guide to the Use of the Wind Load Provisions of ASCE 7-02
38. ASCE798 sample
39. MBMA 2002
40. Transfer Plate

Last edited by a moderator:
D

dtxd

Guest
#2
Chi tiết phần mềm Rdsuite v8.9

Rdsuite là phần mềm thiết kế kết cấu theo Tiêu chuẩn Việt nam và một số tiêu chuẩn nước ngoài như BS8110, UBC1994, UBC1997, SNHIP...được Bộ xây dựng cho phép sử dụng ở Việt nam, trên cơ sở lấy kết quả phân tích nội lực và phân tích động lực từ các phần mềm SAP2000, ETABS và STAADPRO, RDsas (hay còn gọi là Bổ sung tiêu chuẩn Việt nam vào các phần mềm nhập khẩu). Phần mềm được Cục bản quyền - Bộ văn hóa thể thao du lịch cấp giấy chứng bản quyền số 4290/2009/QTG và được Cục sở hữu trí tuệ Bộ khoa học và công nghệ ra quyết định số 5252/QĐ-SHTT về việc cấp nhãn hiệu cho sản phẩm.

Phần mềm gồm 2 mô đun chính:

- RDF (Research and Development Foundation): mô đun phân tích và thiết kế móng (đơn, băng, cọc, giằng móng). Mặt bằng móng có thể nhập trên nền đồ họa của phần mềm, từ file *.DWG hay nhập từ SAP2000, ETABS...Phân tích móng theo phương pháp quy phạm hay phương pháp đồng thời và phần tử hữu hạn.

- RDS (Research and Development Structure): mô đun tổ hợp nội lực, phân tích và thiết kế phần thân (dầm, cột, dàn,sàn, vách), tính tải trọng gió tĩnh và động, tải trọng động đất theo TCVN và một số tiêu chuẩn thông dụng lấy kết quả nội lực và phân tích động lực từ SAP,ETABS...

Rdsuite đã giải quyết được trọn vẹn việc phân tích và thiết kế, xuất bản vẽ cho cả hệ kết cấu móng (RDF) ; tổ hợp nội lực, thiết kế kiểm tra cấu kiện dầm cột, sàn vách , tính toán tải trọng động đất và gió tĩnh, gió động (RDS).... Môi trường đồ hoạ, giao diện của phần mềm thuận tiện, chuyên nghiệp , báo cáo xuất sang excel bằng cả tiếng Việt và tiếng Anh.

Các tính năng chính của phần mềm như sau:

A. TỰ ĐỘNG TÍNH TOÁN TẢI TRỌNG GIÓ VÀ ĐỘNG ĐẤT THEO TIÊU CHUẨN VIỆT NAM VÀ TIÊU CHUẨN ĐƯỢC ÁP DỤNG TẠI VIỆT NAM LẤY KẾT QUẢ TỬ ETABS (Mô đun RDS)


- Kết nối với Etabs để xác định sơ đồ kết cấu, vùng áp lực gió, gia tốc nền.


- Phân tích các dạng dao động theo X, theo Y, xoắn XY. Tương tác với người dùng để điều chỉnh các thông số động lực kết cấu.Vẽ dạng dao động X, Y trực quan.

- Xác định thành phần tĩnh và động của gió.

- Tính toán động đất theo phương pháp tĩnh lực áp dụng tiêu chuẩn 375-2006, UBC-1994, UBC-1997.

- Tính toán động đất theo phương pháp phổ áp dụng tiêu chuẩn TCVN 375-2006.

- Tính toán động đất theo tiêu chuẩn SNHIP.

- Kiểm tra ổn định tổng thể của kết cấu.


B. TỔ HỢP NỘI LỰC - PHẢN LỰC (Mô đun RDS+RDF)


B.1 Tự động tổ hợp nội lực theo TCVN 2737-1995.


- Người sử dụng có thể chọn một trong 2 cách tổ hợp nội lực: Tổ hợp tự động hoặc nhập trực tiếp.

- Phần mềm tự động xác định các tổ hợp khi gió hay động đất ngược chiều (người dùng chỉ cần khai báo gió hay động đất theo 1 phương).

- Tự động phát sinh các tổ hợp gió tác động xiên hay động đất xiên.

- Vẽ biểu đồ bao nội lực cho cấu kiện.


B.2 Tự động tổ hợp phản lực theo TCVN 2737-1995.

- Các tổ hợp tương tự như trong tổ hợp nội lực.

- Có thể xét tổ hợp riêng cho móng khi giảm hoạt tải 50%


C. PHÂN TÍCH THIẾT KẾ MÓNG (Mô đun RDF)


Các tổ hợp phản lực thiết kế được lấy trực tiếp từ ETABS, SAP,Vinasas hay có thể nhập trực tiếp.... Phần mềm không chỉ tính toán móng riêng rẽ theo phương pháp truyền thống mà còn xét được cả hệ móng , phân tích theo phần tử hữu hạn, xét được tương tác của nền, cọc, giằng, đài và kết cấu bên trên. Đặc biệt các báo cáo của phần mềm có thể xuất ra dưới dạng tiếng Anh.

C.1 Nhập dữ liệu một cách linh hoạt.

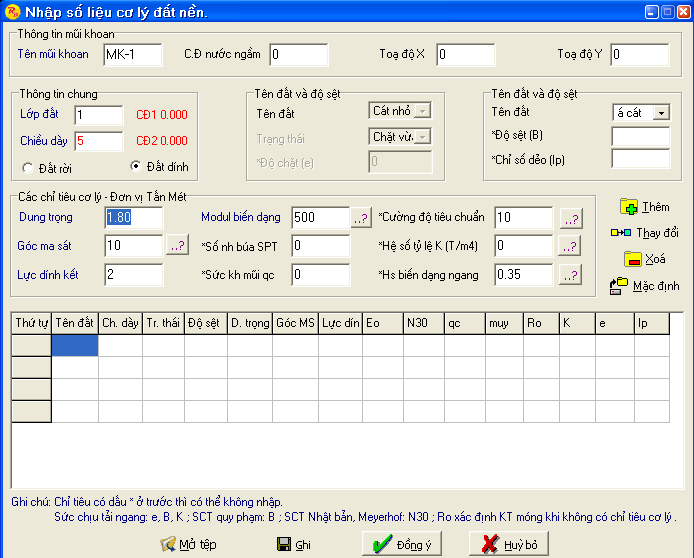

- Nhập các chỉ tiêu cơ lý nhanh chóng và thuận tiện trên các lưới tương tự excel.

- Nhập thông số cọc.

- Nhập thông số móng đơn, móng cọc, móng băng, giằng móng...


C.2 Thiết kế kiểm tra móng đơn.


- Tự động xác định kích thước móng đảm bảo các điều kiện về áp lực cực hạn (Pu), cường độ tiêu chuẩn (Rtc), Ro (nhập trực tiếp, khi chưa có số liệu địa chất), chọc thủng .

- Xác định diện tích thép, lún của móng. Xét được ảnh hưởng của mực nước ngầm.

- Tự động tính toán độ cứng của nền trong bài toán phân tích đồng thời.

- Tính móng có độ lệch tâm lớn theo phương pháp PTHH kiểu phân tích đồng thời.

- Phân tích thiết kế kiểm tra tương tác giữa người và máy.


C-3 Tính sức chịu tải của cọc.

- Có thể xét được cọc đóng, cọc ép, cọc nhồi, cọc baret, cọc xi măng đất .

- Tính sức chịu tải theo nhiều phương pháp: số liệu thống kê (TCVN 205-1998, phụ lục A), cường độ đất nền kê (TCVN 205-1998, phụ lục B), xuyên tĩnh, xuyên tiêu chuẩn (Meyerhoff, Nhật bản), từ kết quả nén tĩnh.

- Xác định chiều dài của cọc khi biết sức chịu tải.

- Vẽ biểu đồ sức chịu tải của cọc theo chiều sâu.

- Báo cáo kết quả tính dạng Excel.


C-4 Thiết kế kiểm tra móng cọc.


- Có thể xét được cọc đóng, cọc ép, cọc nhồi, cọc baret, cọc xi măng đất .

- Tự động bố trí cọc trong đài. Người dùng có thể thay đổi bằng cách nhập toạ độ hay vẽ từ AutoCAD

- Tính toán móng theo phương pháp quy phạm hay phần tử hữu hạn để tính phản lực cọc, mô men trong đài, xác định chiều cao đài, lún của cọc, lún tổng thể của móng, cường độ đất nền dưới mũi cọc.

- Xác định độ cứng của cọc, tính toán móng làm việc đồng thời trong bài toán móng lệch tâm lớn áp dụng phương pháp PTHH và tính toán lặp.


C-5. Kiểm tra móng băng, hệ dầm trực giao


- Kiểm tra diện tích đáy móng đảm bảo các điều kiện về cường độ cực hạn hay áp lực tiêu chuẩn .

- Tự động xác định hệ số nền theo các phương pháp như Bowls, P/s..

- Tính toán nội lực trong dầm móng theo PTHH.

- Xác định diện tích thép trong dầm móng, diện tích thép trong cánh móng.

C-6 Phân tích thiết kế hệ dầm, giằng móng.


- Xác định nội lực dầm giằng móng theo PTHH có xét đến ảnh hưởng độ cứng nền, lún lệch giữa các móng

- Thiết kế tính toán diện tích thép trong móng.


D. THIẾT KẾ KIỂM TRA CẤU KIỆN BÊ TÔNG CỐT THÉP (Mô đun RDS)

D-1 Thiết kế xác định diện tích thép trong dầm theo TCVN 356-2005.

- Kiểm tra cấu kiện dầm theo TCVN 356-2005.

- Thiết kế dầm chịu cắt.

- Xuất biểu đồ bao nội lực và sơ đồ thép của dầm; xuất báo cáo sang Excel


D-2 Thiết kế kiểm tra cột BTCT.


- Thiết kế xác định diện tích thép trong cột (từng phương) theo TCVN 356-2005.

- Thiết kế xác định diện tích thép trong cột (theo chu vi) theo TCVN 356-2005+BS 8110.

- Xác định sơ bộ kích thước cột.

- Tính toán xác định hệ số nén trong cột trong phân tích cột nhà cao tầng chịu tải động đất . Xuất biểu đồ bao nội lực và sơ đồ thép của cột trên mặt bằng; xuất báo cáo sang Excel.


D-3 Thiết kế sàn BTCT, vách BTCT.


E. KIỂM TRA CẤU KIỆN THÉP (Mô đun RDS)

E-1 Kiểm tra dầm và cột thép I tổ hợp

- Kiểm tra dầm cột tiết diện thép chữ I tổ hợp theo TCVN 338-2005.

- Xác định , kiểm tra ứng suất pháp, ứng suất tiếp trong tiết diện.

- Kiểm tra ổn định tổng thể, ổn định cục bộ của bản cánh và bản bụng

- Hiển thị kết quả đồ hoạ, xuất báo cáo sang excel.
- Kiểm tra ổn định tổng thể của kết cấu.


E-2 Kiểm tra cấu kiện dàn thép

- Kiểm tra dàn thép với tiết diện thép góc, thép hộp hay hình dạng bất kỳ.

- Kiểm tra ứng suất pháp và độ mảnh của cấu kiện dàn.

- Hiển thị kết quả đồ hoạ, xuất báo cáo sang excel.


F. KÊT NỐI VỚI RDCAD ĐỂ XUẤT BẢN VẼ THI CÔNG SANG AUTOCAD (Mô đun RDS)


- Bản vẽ mặt bằng móng, chi tiết móng, cọc

- Bản vẽ mặt bằng kết cấu.

- Bản vẽ dầm và cột.



G. THƯ VIỆN THIẾT KẾ VÀ KIỂM TRA CẤU KIỆN (Mô đun RDS+RDF)


- Vai trò như sổ tay thiết kế, thiết kế đầy đủ các dạng cấu kiện như dầm, cột, dàn, sàn....

- Có thể thiết kế kiểm tra đồng thời nhiều mặt cắt.

- Nhập số liệu trên lưới tương tự excel, xuất báo cáo sang excel....



Bạn có thể tìm hiểu thêm tính năng của phần mềm qua phim giới thiệu phần mềm tại địa chỉ : http://www.rds.com.vn/index.php/video/

Last edited by a moderator:
D

dtxd

Guest
#3
Một số điểm nâng cấp bổ sung

1. Nâng cấp một số tính năng phần móng và phần cọc theo TCVN 356-2005.
2. Nâng cấp một số phần trình bày cũng như hiển thị về đồ họa và báo cáo kết quả.
3. Thêm lựa chọn cho người dùng có thể lấy khối lượng từ miếng cứng (diaphram) trong tính toán động đất và gió động. Lựa chọn này giúp người dùng tránh được lỗi nhận dạng khối lượng tầng bằng 0.

4. Cho phép người dùng nhập chiều sâu móng cho cả mặt bằng móng. Trong xem chi tiết móng, có thể thay đổi chiều sâu móng cho móng được chọn.
5. Bổ sung kiểu bố trí cọc tròn theo chu vi (móng cọc trong các bể chứa).
[FONT=&quot]
[/FONT]
[FONT=&quot]
[/FONT]
[FONT=&quot]


[/FONT]

Last edited by a moderator:

ducphuong1010

Thành viên mới
Tham gia
22/5/08
Bài viết
1
Thích
0
Điểm thành tích
1
Tuổi
32
#4
Rdsuite

Công ty mình cũng đã sử dụng phần mền này, khả năng tính toán của phần mền này rất đa dạng, giống như thành viên dtxd đã giới thiệu.
Lúc trước mỗi khi tính toán thép cột, dầm thì mình phải xuất kết quả nội lực từ các chương trình Sap, Etabs sang các bảng Excel kết hợp với hàng loạt thao tác ta mới tính được thép, công việc tính toán tốn khá nhiều thời gian. Từ khi công ty đưa RDsiute vào sử dụng thì việc tính toán trên khá đơn giản, nhanh chóng, cho kết quả tin cậy.=D>
Chương trình này còn tính được cả móng cọc, móng đơn, móng lệch tâm nữa chứ:-w
Công ty mình (công ty cổ phần tư vấn thiết kế và xây dựng Nhân việt) đã ứng dụng phần mền này tính toán các công trinh khách san Đảo Xanh (2 tầng hầm và 24 tầng nổi), Khách sạn Sông Hàn ( 2 tầng hầm và 33 tầng nổi), Đà Nẵng Plaza....
Cái này còn tính cả gió động và động đất cho nhà cao tầng nữa chứ.
Tác giả chương trình này làm kiểu này chắc bà con thiết kế vừa làm vừa nhịp chân quá.:))

D

dtxd

Guest
#5
5 ưu điểm lớn khi sử dụng phần mềm Rdsuite đem lại hiệu quả cho công việc của bạn:
1. Tích hợp móng đơn, móng cọc, móng băng, xác định tải trọng động đất và gió, thiết kế cấu kiện BTCT, kiểm tra cấu kiện thép, thư viện thiết kế...trong một phần mềm.
2. Khả năng lấy nội lực, phản lực và nội lực từ rất nhiều phần mềm nổi tiếng: SAP2000, ETABS, STAADPRO, RDSAS...
3. Thiết kế liên hoàn giữa phần móng và phần thân.
4. Hệ thống báo cáo của phần mềm thống nhất. Các công thức và các giá trị chính được in ra rõ ràng, nêu rõ ý nghĩa để người dùng có thể kiểm tra.
5. Chuyên dụng cho bài toán móng lệch tâm và bài toán móng đồng thời.

D

dtxd

Guest
#6
5 ưu điểm lớn khi sử dụng phần mềm Rdsuite đem lại hiệu quả cho công việc của bạn:
1. Tích hợp móng đơn, móng cọc, móng băng, xác định tải trọng động đất và gió, thiết kế cấu kiện BTCT, kiểm tra cấu kiện thép, thư viện thiết kế...trong một phần mềm.
2. Khả năng lấy nội lực, phản lực và nội lực từ rất nhiều phần mềm nổi tiếng: SAP2000, ETABS, STAADPRO, RDSAS...
3. Thiết kế liên hoàn giữa phần móng và phần thân.
4. Hệ thống báo cáo của phần mềm thống nhất. Các công thức và các giá trị chính được in ra rõ ràng, nêu rõ ý nghĩa để người dùng có thể kiểm tra.
5. Chuyên dụng cho bài toán móng lệch tâm và bài toán móng đồng thời.

D

dtxd

Guest
#7
Kế hoạch ra phiên bản Rdsuite 9
Công ty chúng tôi sẽ phát hành phiên bản Rdsuite version 9 với hơn 50 điểm nâng cấp và chỉnh sửa so với phiên bản 8.9 và các phiên bản trước đó. Đặc biệt trong phiên bản này có những tính năng mới như: giải pháp tính móng hợp khối (móng thang máy, dầm móng trên nền cọc, móng cột đôi...), thiết kế cọc đóng ép theo điều kiện thi công, kiểm tra vết nứt và móc cẩu, kiểm tra kết cấu theo trạng thái giới hạn 2...Ngoài ra hệ thống báo cáo của phần mềm cũng được hoàn thiện, tất cả đều có thuyết minh tóm tắt và thuyết minh chi tiết cho cấu kiện và mặt cắt bằng cả tiếng Việt và tiếng Anh.

Chi tiết xem tại địa chỉ:
http://www.rds.com.vn/index.php?mac...ailtemplate=chitiettin_vn&cntnt01returnid=394


Last edited by a moderator:
D

dtxd

Guest
#8
Giới thiệu các tính năng mới của trong phiên bản RdsuiteV9

1.Trong thiết kế cọc đóng và ép, hiện nay các kỹ sư thường quan tâm đến sức chịu tải nén, kéo của cọc...mà hay không chú trọng đến quá trình cẩu lắp thi công (đặc biệt là cọc tiết diện lớn 400x400, 500x500...) dẫn đến cọc có thể bị nứt nếu diện tích thép trong thân cọc bố trí không đủ...Rdsuite V9 trợ giúp kiểm tra thiết kế cọc trong giai đoạn thi công: kiểm tra diện tích thép trong cọc, kiểm tra võng và nứt và kiểm tra khả năng chịu lực của móc cẩu (Hook)...

D

dtxd

Guest
#9
Giới thiệu các tính năng mới của trong phiên bản RdsuiteV9

2. Một trong những khâu quan trọng trong thiết kế cọc là thể hiện bản vẽ. Rdsuite tích hợp mô đun vẽ cọc để trợ giúp kỹ sư vẽ cọc đóng, cọc ép và cọc nhồi, thống kê thép một cách nhanh chóng và thuận tiện.


D

dtxd

Guest
#10
Giới thiệu các tính năng mới của trong phiên bản RdsuiteV9

3. Rdsuite V9 kể đến ảnh hưởng của nước ngầm đến khả năng chịu tải của cọc cũng như cường độ và lún của móng đơn, móng băng.

D

dtxd

Guest
#11
Giới thiệu các tính năng mới của trong phiên bản RdsuiteV9

4. Rdsuite cho phép kiểm tra khả năng chịu tải không chỉ lớp đất đặt móng mà cả các lớp đất phía dưới móng (đặc biệt quan trọng trong bài toán lớp đất tốt ở trên nhưng mỏng, lớp đất yếu phía dưới nhưng dày ).

D

dtxd

Guest
#12
Giới thiệu các tính năng mới của trong phiên bản RdsuiteV9

5. Bố trí cọc một cách linh họạt : từ thư viện bố trí cọc hay dùng, theo hàng cột, hoa mai, bố trí tròn, từ bản vẽ AutoCAD....

D

dtxd

Guest
#13
Giới thiệu các tính năng mới của trong phiên bản RdsuiteV9

6. Trong thiết kế móng cọc, việc xác định dự báo sức chịu tải của cọc đóng vai trò quan trọng. Rdsuite V9 ngoài việc điều chỉnh lại tính toán sức chịu tải đứng theo đất nền, theo các thí nghiệm SPT, CPT....còn cho phép tính toán dự báo sức chịu tải ngang của cọc theo nhiều phương pháp khác nhau.

D

dtxd

Guest
#14
Giới thiệu các tính năng mới của trong phiên bản RdsuiteV9

7. Tính toán dầm móng (đà kiềng) là một trong những việc khó, vì phải tính toán lún của các móng, độ cứng của nền...Rdsuite V8 đã giúp người dùng sử lý tốt bài toán trên. Rdsuite V9 cho phép người dùng có thể gán tải trọng (tải tường tầng 1, trọng lượng bản thân, tải trọng phân bố tuyến tính...) trực tiếp lên hệ dầm móng (đà kiềng). Kiểm tra hệ dầm móng theo cả hai trạng thái giới hạn...

D

dtxd

Guest
#15
Giới thiệu các tính năng mới của trong phiên bản RdsuiteV9

8. Tính móng hợp khối (móng nhiều cột, móng thang máy...) là một trong những bước đột phá về nghiên cứu và phát triển về công nghệ phân tích kết cấu làm nên sự khác biệt giữa phiên bản 9 so với phiên bản 8 .... Phần mềm có thể tính móng hợp khối theo 2 phương pháp: tính toán truyền thống và phương pháp phần tử hữu hạn. Với bản 9, người dùng có thể xuất phản lực từ etabs, sap2000, staadpro sang phân tích thiết kế một hệ móng trọn vẹn, theo tiêu chuẩn Việt nam.

D

dtxd

Guest
#16
Sau thời gian nghiên cứu, phát triển và chạy thử nghiệm, ngày 15/01/2011 Công ty CP công nghệ và TVTK xây dựng RD chính thức phát hành phần mềm Rdsuite - phân tích và thiết kế kết cấu theo TCVN phiên bản 9.1.9. 3 điểm chính làm nên sự khác biệt của phần mềm là:

1. Phân tích và tính toán móng nhiều cột, móng hợp khối theo phương pháp phần tử hữu hạn.

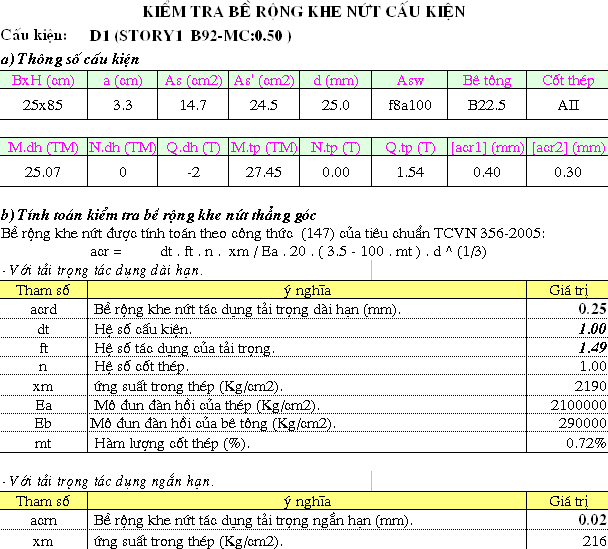

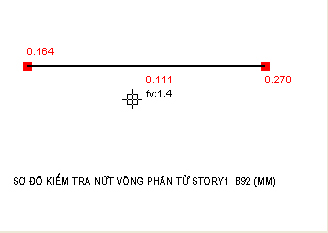

2. Kiểm tra cấu kiện và kết cấu theo trạng thái giới hạn 2 về điều kiện sử dụng.
3. Các kết quả tính toán đều được xuất ra báo cáo dạng excel có các công thức và giá trị trung gian bằng song ngữ Việt - Anh


Chi tiết về tính năng phiên bản mới, các bạn có thể xem ở các trang giới thiệu trên hoặc tại đây

Nhân dịp ra mắt phiên bản mới và mừng xuân mới Tân Mão 2011 từ ngày 15/01/2011 đến ngày 15/02/2011, chúng tôi có chính sách khuyến mãi như sau:

+ Giảm giá 5% cho tất cả các khách hàng mua 01 phần mềm.

+ Giảm giá 10 % cho khách hàng mua cả bộ phần mềm rdsuite và rdcad.


minhvhp

Thành viên rất triển vọng
Tham gia
7/3/08
Bài viết
24
Thích
0
Điểm thành tích
1
#17
+ Giảm giá 5% cho tất cả các khách hàng mua 01 phần mềm.
giá phần mềm này là bao nhiêu vậy?
xin gởi dùm báo giá về email minhvhp@gmail.com

D

dtxd

Guest
#18
Tin khuyến mại nhân dịp 30-04 và 01-05

Cùn
g trong không khí hân hoan đón mừng 36 năm thống nhất đất nước 30/04 và ngày Quốc tế lao động 01/05, công ty cổ phần công nghệ và tư vấn thiết kế xây dựng RD có chương trình khuyễn mại đặc biệt cho quý khách hàng để bày tỏ lòng biết ơn với quý khách hàng đã tin tưởng và sử dụng phần mềm trong suốt hơn 15 năm qua.

+ Nếu khách hàng mua mới 01 phần mềm rdsuite sẽ được giảm giá 10%, 02 phần mềm sẽ được giảm giá 20 %.
+ Nếu khách hàng mua mới 01 phần mềm rdsuite01 phần mềm rdcad thì sẽ được giảm giá rdsuite10 % rdcad15 % - Nếu mua 02 phần mềm rdsuite và 02 phần mềm rdcad thì rdsuite được giảm giá 20 % , rdcad giảm giá 25 %.
+ Nếu KH muốn nâng cấp từ phiên bản 7.6.8 (có khóa và chứng nhận bản quyền) sẽ được giảm giá 25 %.
+ Nếu khách hàng mua các sản phẩm nhập khẩu của hãng CSI trong dịp này như SAP2000, ETABS, SAFE thì khi mua phần mềm Rdsuite sẽ được giảm giá 20 %.
Thời gian khuyến mãi bắt đầu từ ngày 20 tháng 04 năm 2011 và kết thúc vào ngày 10 tháng 05 năm 2011.
Vui lòng xem báo giá sản phẩm tại địa chỉ: http : //www.rds.com.vn/index.php/Bao-gia-san-pham

D

dtxd

Guest
#19
Xây dựng cơ sở dữ liệu cho phần mềm rdsuite

Để hỗ trợ quý khách hàng sử dụng phần mềm rdsuite tốt và hiệu quả hơn trong phân tích và thiết kế móng đặc biệt là giai đoạn làm dự án cũng như so sánh các giải pháp, chúng tôi sẽ phối hợp cùng quý khách hàng sử dụng chính phần mềm rdsuite để xây dựng cơ sở dữ liệu địa chất tại các khắp địa phương trên toàn quốc. Việc này chỉ có thể thành công khi có sự cộng tác của toàn bộ quý khách hàng sử dụng rdsuite nhập dữ liệu địa chất của các công trình mình thiết kế và gửi dữ liệu cho chúng tôi.
Chúng tôi sẽ có sự hỗ trợ quý khách như sau:
1. Quý khách nhập và gửi địa chất của 10-15 công trình Sẽ được giảm giá 5 % khi nâng cấp hay mua mới phần mềm.
2. Quý khách nhập và gửi địa chất của 16 đến 20 công trình sẽ được giảm 10 % khi nâng cấp hay mua mới phần mềm.
3. Quý khách nhập và gửi địa chất 21 đến 30 công trình sẽ được giảm giá 15 % khi nâng cấp hay mua mới phần mềm.
Cho đến nay chũng tôi đã có dữ liệu địa chất của khoảng 100 công trình tại các tỉnh trên cả nước - Chúng tôi mong muốn quý khách tiếp tục nhập và gửi dữ liệu địa chất cho chúng tôi để nhận được ưu đãi và hơn nữa để phần mềm rdsuite ngày càng hoàn thiện hơn.


Để nhập và gửi dữ liệu quý khách làm như sau:
Bước 1: Vào Menu móng - Chọn Cơ lý đất nền
Bước 2: Nhập các chỉ tiêu các lớp đất

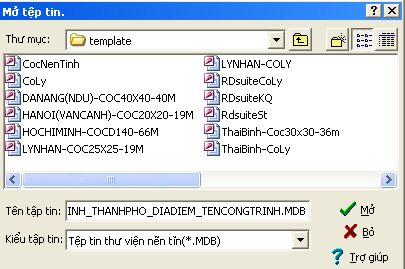

Bước 3: Ghi số liệu mũi khoan cơ lý theo định dạng: Tinh_thanhPho_Diadiem_TenCongTrinh.mdb
Bước 4: Nén file cơ sở dữ liệu và gửi vào địa chỉ mail cho chúng tôi: info@rds.com.vn
Ngoài ra , nếu không có thời gian nhập, quý khách có thể gửi tài liệu báo cáo địa chất cho chúng tôi theo địa chỉ:
Công ty CP công nghệ và tư vấn thiết kế xây dựng RD
Số 5 ngách 155/74/20 - Trường Chinh - Thanh Xuân - Hà nội.
Phone: 091.509.9909


Trân trọng cảm ơn quý khách và chúc quý khách thành công với sản phẩm Rdsuite !

Tải bộ cài phần mềm Dự toán GXD, Đấu thầu GXD, Thanh Quyết toán GXD, Quản lý chất lượng GXD. Dành cho người mua bản quyền
Phần mềm quản lý chất lượng công trình QLCL GXD
Kích để xem khóa học Dự toán công trình
Phần mềm Giải phóng mặt bằng GPMB GXD
Tìm hiểu khóa học Thanh Quyết toán GXD

Tìm thành viên

Dự thầu GXD
