Cấu tạo và nguyên lý hoạt động của các loại máy bơm trục vít – Tổng quan chi tiết​

Máy bơm trục vít là một trong những dòng máy bơm công nghiệp được sử dụng phổ biến nhất hiện nay nhờ khả năng xử lý hiệu quả các loại chất lỏng có độ nhớt cao hoặc chứa tạp chất, cặn bẩn. Dòng bơm này được phân loại theo số lượng trục vít bên trong buồng bơm, bao gồm: bơm trục vít đơn (1 trục), bơm trục vít đôi (2 trục) và bơm trục vít ba (3 trục). Mỗi loại sẽ có đặc điểm cấu tạo, nguyên lý vận hành và ứng dụng riêng biệt.​

Trong bài viết dưới đây, Vimex sẽ cùng bạn tìm hiểu chi tiết về cấu tạo và nguyên lý hoạt động của từng loại bơm trục vít, giúp bạn dễ dàng lựa chọn thiết bị phù hợp với nhu cầu sản xuất và vận hành thực tế.​

1. Tổng quan về máy bơm trục vít​

Máy bơm trục vít là thiết bị sử dụng chuyển động quay của trục vít để tạo ra lực hút – đẩy chất lỏng qua buồng bơm. Loại bơm này hoạt động theo nguyên lý dịch chuyển tích cực, vận hành êm ái, độ rung thấp và đặc biệt hiệu quả khi bơm các chất lỏng đặc, có độ nhớt cao hoặc có chứa hạt rắn.​

Phân loại máy bơm trục vít​

Máy bơm trục vít được chia thành 3 loại cơ bản:​

·​

·​

·​

2. Cấu tạo chi tiết của các loại bơm trục vít​

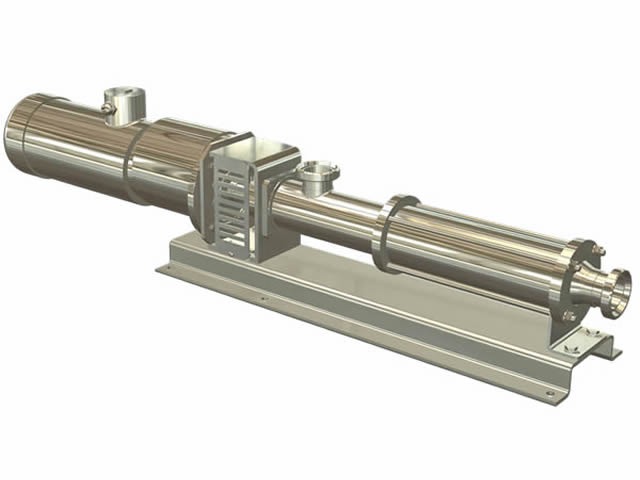

2.1. Bơm trục vít đơn (1 trục)​

Cấu tạo chính gồm:​

·​

·​

·​

·​

·​

·​

Đặc điểm: Bơm sử dụng một trục vít quay trong stato có hình xoắn, tạo thành các khoang kín để đẩy chất lỏng từ đầu hút đến đầu xả.​

2.2. Bơm trục vít đôi (2 trục)​

Cấu tạo chính gồm:​

·​

·​

·​

·​

Đặc điểm: Hai trục vít quay ngược chiều nhau, giúp tạo ra các buồng kín di chuyển dọc theo thân bơm để vận chuyển chất lỏng liên tục, không gây xung nhịp.​

2.3. Bơm trục vít ba (3 trục)​

Cấu tạo chính gồm:​

·​

·​

·​

Đặc điểm: Loại bơm này có khả năng làm kín cực tốt, vận hành ổn định và hiệu suất cao hơn so với hai loại trước. Phù hợp cho các ứng dụng yêu cầu độ chính xác và áp lực cao.​

3. Nguyên lý hoạt động của máy bơm trục vít​

3.1. Nguyên lý của bơm trục vít đơn​

Bơm một trục vít hoạt động theo nguyên lý xoắn ốc – dịch chuyển tích cực. Khi trục vít quay, chất lỏng được hút vào buồng bơm, sau đó đi theo các rãnh xoắn của stato và được đẩy liên tục về phía đầu xả. Nhờ buồng kín hình thành giữa rotor và stato, chất lỏng không bị rò rỉ và áp lực ổn định​

https://bomhoachat.com/tin-tuc/cau-tao-va-nguyen-ly-hoat-dong-cua-may-khuay-hoa-chat

3.2. Nguyên lý của bơm trục vít đôi​

Trục vít chủ động quay kéo theo trục vít bị động nhờ hệ thống bánh răng ăn khớp. Hai trục vít đồng bộ tạo ra các khoang kín giữa các răng trục vít và thành bơm, đẩy chất lỏng từ đầu hút đến đầu xả một cách tuần hoàn và liên tục. Hiệu suất của loại bơm này thường đạt từ 75% – 85%.​

3.3. Nguyên lý của bơm trục vít ba​

Tương tự bơm hai trục nhưng có thêm một trục vít thứ ba giúp làm kín buồng bơm tốt hơn. Trục chính quay truyền động cho hai trục phụ, ba trục đồng bộ tạo ra luồng chất lỏng ổn định. Hiệu suất vận hành cao, dao động từ 80% – 95%, đồng thời áp suất đầu ra mạnh mẽ hơn.4. Ứng dụng nổi bật của máy bơm trục vít​

Máy bơm trục vít được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng xử lý linh hoạt các loại chất lỏng:​

·​

·​

·​

·​
