Mạch ngừng của móng băng khi thi công ngừng ở đâu là hợp lý nhất?

[ducnguyen01]

Em muốn hỏi một vấn đề là: Mạch ngừng ở móng băng công trình em đang thi công phải ngừng ở đoạn nào là hợp lý nhất vì em nhận thấy móng của em đang làm nền đất rất yếu. Mong các chuyên gia chỉ giúp em với.

Em xin chân thanh cảm ơn.



[tuananhce03]

Em muốn hỏi một vấn đề là: Mạch ngừng ở móng băng công trình em đang thi công phải ngừng ở đoạn nào là hợp lý nhất vì em nhận thấy móng của em đang làm nền đất rất yếu. Mong các chuyên gia chỉ giúp em với.

Em xin chân thanh cảm ơn.

Thông thường khi thi công móng băng thì người ta ít có mạch ngừng.
Tuy nhiên vì nếu móng băng giao nhau mà trên diện rộng thì cũng cần phải có mạch ngừng.
Theo sơ đồ làm việc của móng băng là giống như sơ đồ làm việc của dầm lật ngược. Vì vậy mạch ngừng của móng băng giống như mạch ngừng của dầm, nên nếu trường hợp phải có mạch ngừng thì nên để vị trí mạch ngừng ở giữa móng băng.(Nếu móng băng là móng băng giao nhau tất nhiên là chọn vị trí mạch ngừng ở trục móng băng ít quan trọng (có nghĩa là sơ đồ làm việc phương ít hơn)

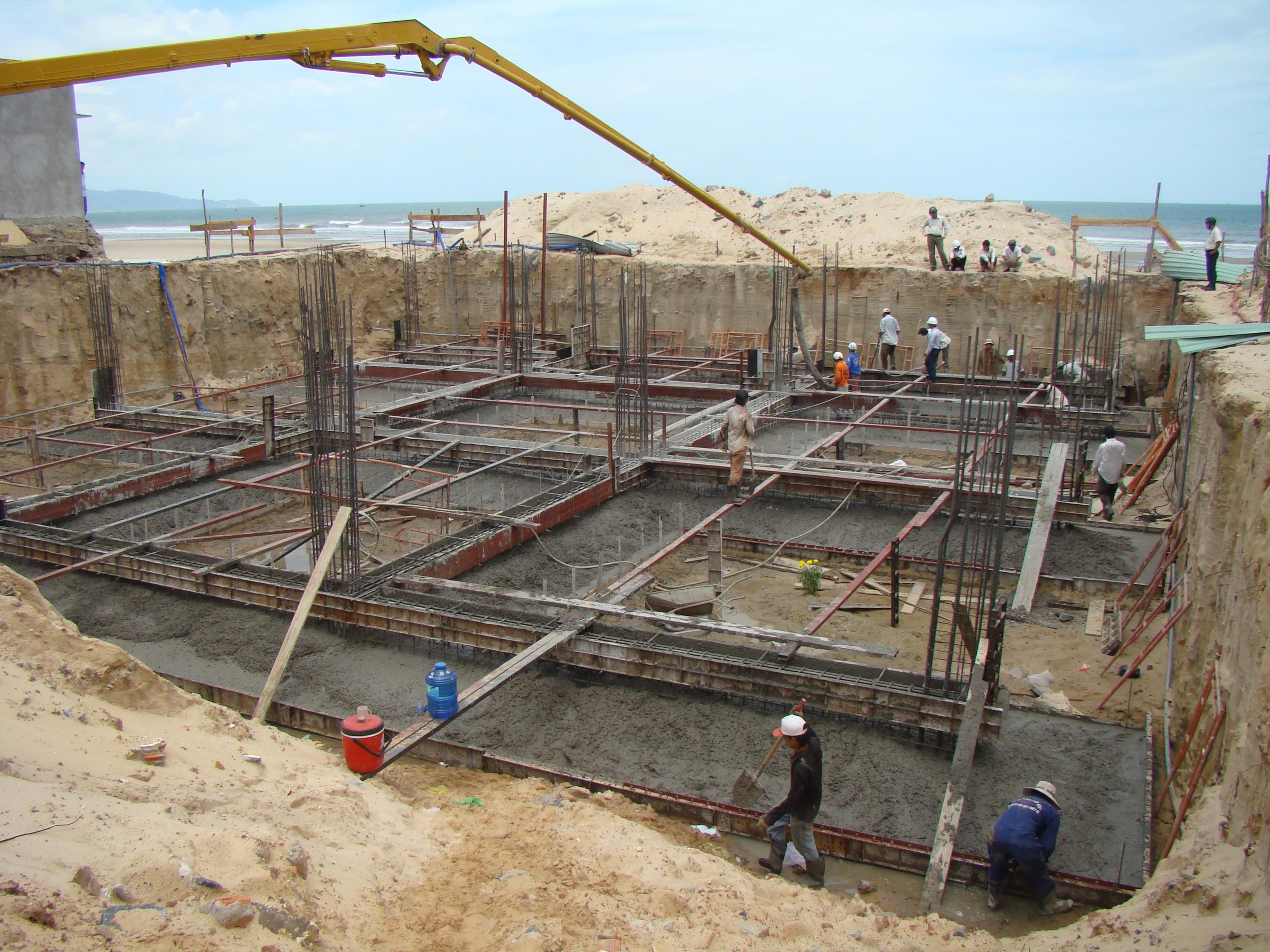

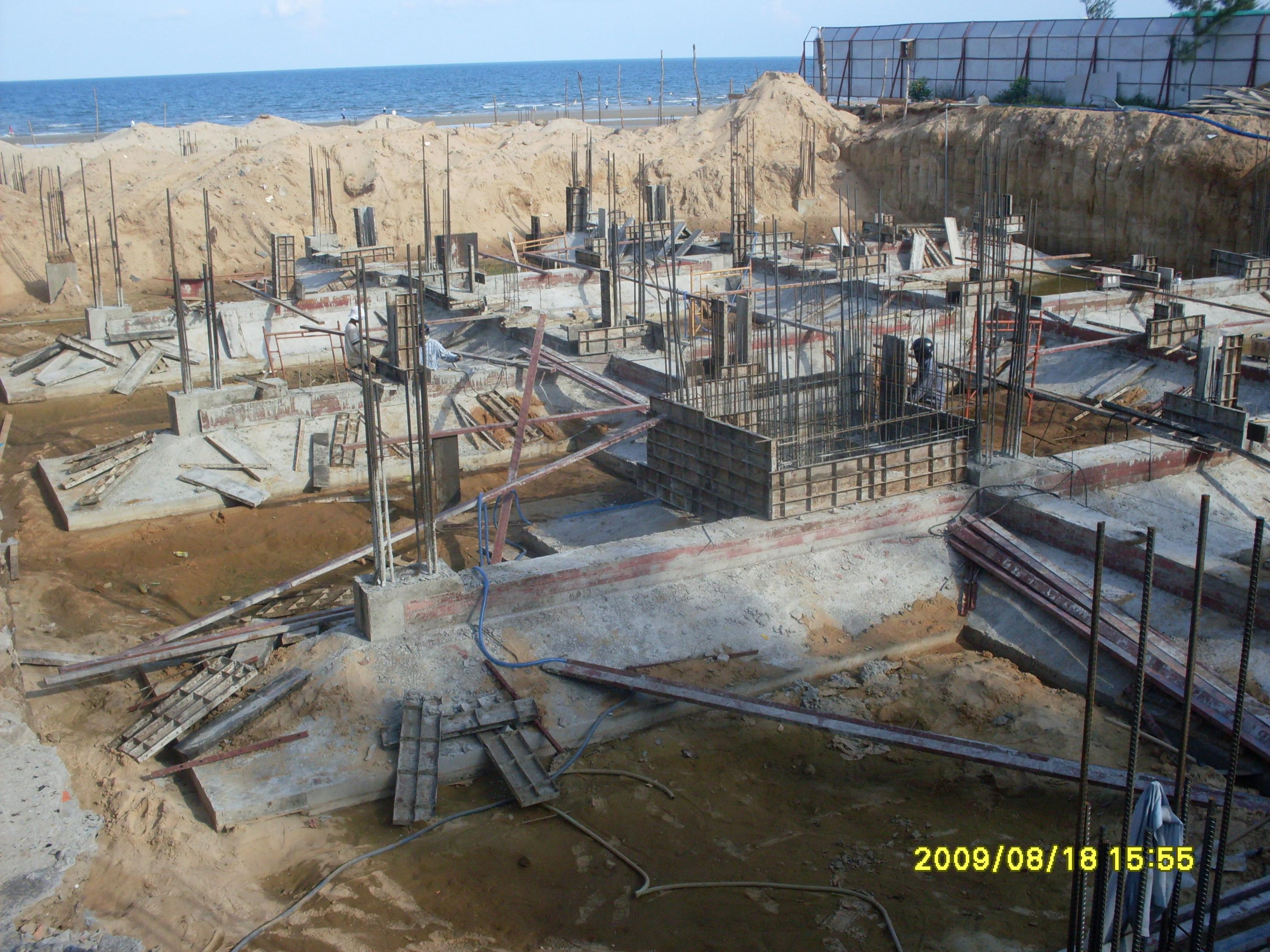

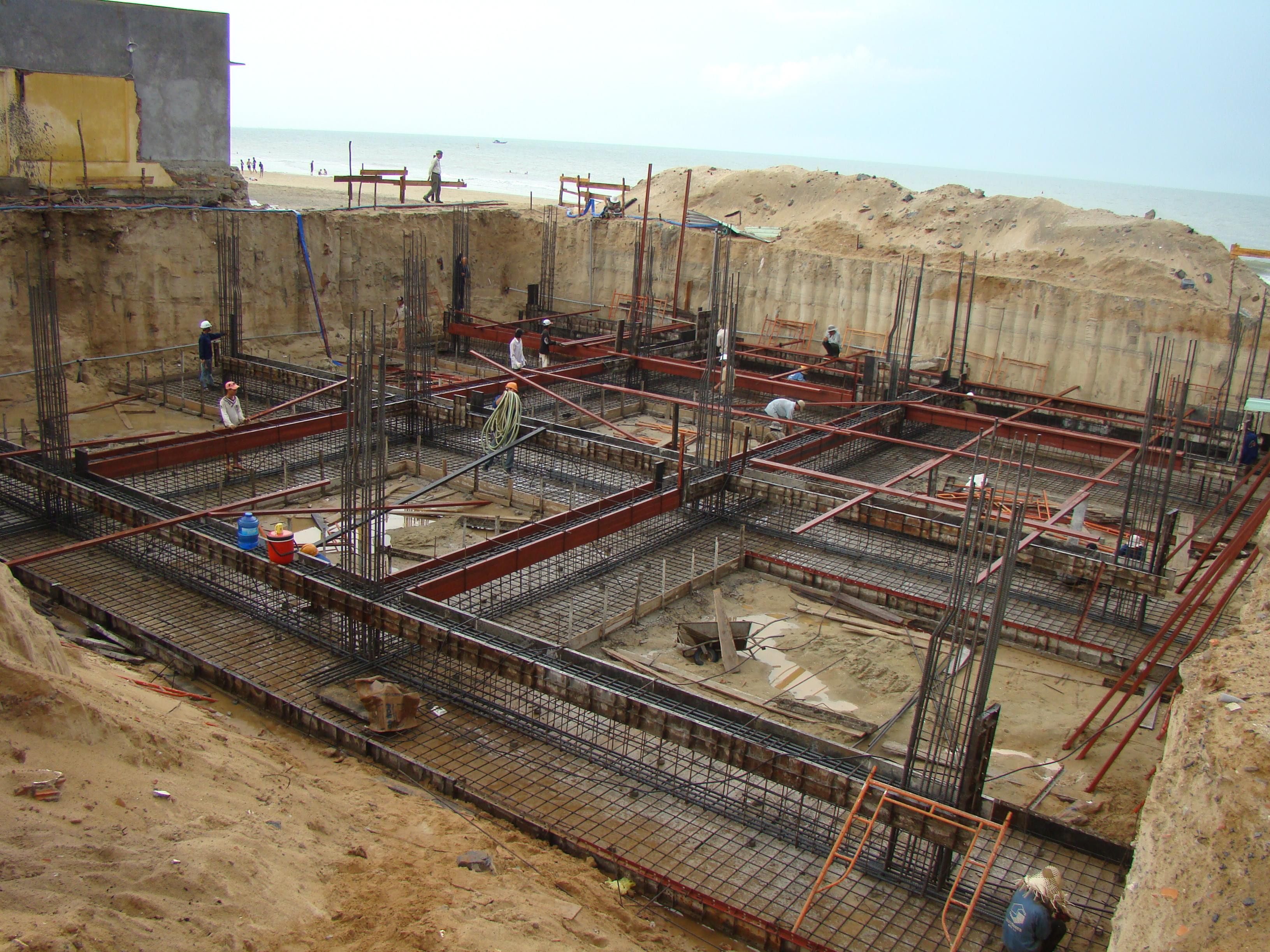

Tôi xin gởi bạn một số hình ảnh về thi công móng băng giao nhau.



[nguyenhuutrinh]

Tôi có ý kiến khác tuananhce03

Trong quá trình thi công bê tông, vì một lý do bắt buộc nào đó mà người ta phải để mạch ngừng thi công. Tại các vị trí này, cường độ kết cấu có thể không bảo đảm theo yêu cầu, kể cả việc xử lý chỗ tiếp giáp trước khi tiến hành đổ phân đoạn tiếp theo.

Về nguyên lý, hợp lý nhất là phải chọn điểm mạch ngừng tại vị trí chịu tải ít nhất. Tại đó phải cân đối tính toán sao cho momen uốn và lực cắt là nhỏ nhất. Do đó, có thể đặt tại vị trí mà với dầm móng, momen uốn có trị số nhỏ nhất. Vị trí đó thường không tại vị trí giữa dầm móng băng như tuananhce03 trao đổi.

Điều này cũng giống như việc thi công bê tông các sàn nhà. Người ta thường để mạch ngừng thi công tại vị trí mép thanh sắt momen.

tuananhce03: đồng chí có mấy tấm hình thi công đẹp đó. Tôi xin load về làm mẫu.



[tuananhce03]

Trong quá trình thi công bê tông, vì một lý do bắt buộc nào đó mà người ta phải để mạch ngừng thi công. Tại các vị trí này, cường độ kết cấu có thể không bảo đảm theo yêu cầu, kể cả việc xử lý chỗ tiếp giáp trước khi tiến hành đổ phân đoạn tiếp theo.

Về nguyên lý, hợp lý nhất là phải chọn điểm mạch ngừng tại vị trí chịu tải ít nhất. Tại đó phải cân đối tính toán sao cho momen uốn và lực cắt là nhỏ nhất. Do đó, có thể đặt tại vị trí mà với dầm móng, momen uốn có trị số nhỏ nhất. Vị trí đó thường không tại vị trí giữa dầm móng băng như tuananhce03 trao đổi.

Điều này cũng giống như việc thi công bê tông các sàn nhà. Người ta thường để mạch ngừng thi công tại vị trí mép thanh sắt momen.

tuananhce03: đồng chí có mấy tấm hình thi công đẹp đó. Tôi xin load về làm mẫu.

Cảm ơn anh đã hướng dẫn cụ thể
Đây là công trình chính em tham gia thi công. Những hình ảnh là do em tự chụp. Nếu anh có nhu cầu em sẽ send cho anh bộ hình ảnh về công trình.
Đây là công trình đã đem lại cho em nhiều kinh nghiệm quý giá.



[ManU]

Cảm ơn anh đã hướng dẫn cụ thể
Đây là công trình chính em tham gia thi công. Những hình ảnh là do em tự chụp. Nếu anh có nhu cầu em sẽ send cho anh bộ hình ảnh về công trình.
Đây là công trình đã đem lại cho em nhiều kinh nghiệm quý giá.

Bạn này có hình ảnh thi công tuyệt thật. Công trình sát mép biển, có lẽ là nhà hàng ăn uống gì đây. Bạn có thể chia sẻ thêm hình ảnh thi công công trình này cho mình tham khảo cùng được không?
Địa chỉ email của mình là keepran@gmail.com



[ngo van du]

Cảm ơn các chuyên gia về những chia sẻ bổ ích! mình đang làm một ngân hàng liên xã diện tích 100m2, một tầng,mặt ruộng cách mặt đường 2m. Mình làm móng trụ độc lập(tiết kiệm cho chủ đầu tư).Ai có phương án hay bản vẽ tk cho mình tham khảo nhe.mình dân kiến trúc ko vững kết cấu lắm.thanks nhiều! ngodu_11@yahoo.com



[lan.dt]

mình cũng đang cần 1 số thông tin hình ảnh về móng băng. Bạn có thể gửi cho mình được k? Email : nam312@gmail.com
Cảm ơn trước nha!



[tuananhce03]

Cảm ơn các chuyên gia về những chia sẻ bổ ích! mình đang làm một ngân hàng liên xã diện tích 100m2, một tầng,mặt ruộng cách mặt đường 2m. Mình làm móng trụ độc lập(tiết kiệm cho chủ đầu tư).Ai có phương án hay bản vẽ tk cho mình tham khảo nhe.mình dân kiến trúc ko vững kết cấu lắm.thanks nhiều! ngodu_11@yahoo.com

Bạn này có hình ảnh thi công tuyệt thật. Công trình sát mép biển, có lẽ là nhà hàng ăn uống gì đây. Bạn có thể chia sẻ thêm hình ảnh thi công công trình này cho mình tham khảo cùng được không?
Địa chỉ email của mình là keepran@gmail.com

mình cũng đang cần 1 số thông tin hình ảnh về móng băng. Bạn có thể gửi cho mình được k? Email : nam312@gmail.com
Cảm ơn trước nha!

http://www.mediafire.com/?u4j9eaqwl1lxrgn
Đường link download hình móng băng. Em nhớ lần trước đã chia sẽ rồi.
Link mediafire này đã up từ lâu.
Trân trọng./.



[tranvan213]

cho mình xin file anh với link die roi truongphutan@gmail.com cam ơn bạn đã chia sẽ



[duccong307]

Cảm ơn anh đã hướng dẫn cụ thể
Đây là công trình chính em tham gia thi công. Những hình ảnh là do em tự chụp. Nếu anh có nhu cầu em sẽ send cho anh bộ hình ảnh về công trình.
Đây là công trình đã đem lại cho em nhiều kinh nghiệm quý giá.

E cũng đang nghiên cứu biện pháp thi công móng băng. a cho e xin ít ảnh của a để e nghiên cứu ạ. mail e là: duccong307@gmail.com. e cảm ơn!



[quangtrungtvxd]

tuananhce03 cho e xin file ảnh với
vuquangtrungxd@gmail.com
tks a nhiều
