Cổ móng đang 400x400 muốn thu về cột 400x220 bẻ sắt như trong ảnh có được không?

Thành viên đã xem (Total:7)

motsinhvien

Thành viên sắp lên hạng nhiệt tình
#2
theo mình là ok chẳng vấn đề gì lớn vì từ lớn bóp xuống nhỏ tiết diện, chứ ko phải làm cột bị lệch tim mà bẽ thép.
Còn nếu làm sai mà nhấn thép thì phải theo tiêu chuẩn (đọc đâu đó lâu rùi ko nhớ) tiêu chuẩn có cho nhấn thép nhưng ko phải muốn nhấn bao nhiêu thì nhấn.


Trần Quốc Cường

Thành viên mới
#3
Nhìn ảnh Khẳng định không được luôn.
1. Tại sao thép cần thẳng: để sự truyền lực giữa bê tông và thép là tốt nhất.
2. Nếu bẻ thì góc bẻ là bao nhiêu và vì sao: Góc bẻ theo TCVN về thiết kế, lý do có giới hạn góc bẻ là vì khả năng uốn của thép (thí nghiệm uốn thép) và tránh ứng suất cục bộ trong quá trình truyền lực giữa BT-thép. Thép trong ảnh bẻ quá nhiều.
3. Tại sao thép cột cần kéo xuống móng và bẻ chân vịt: vì truyền lực thẳng đứng xuống đáy móng, dàn lực tránh gây ứng suất cục bộ và để thép đứng thẳng.
4. Với nhà chống động đất: Thép cột bẻ cong sẽ gây giảm khả năng chống động đất. trong khi lực động đất mạnh nhất là ở mặt cắt đáy (mặt móng hoặc vị trí mặt đất...(tùy thiết kế móng nông sâu)).
5. Trước khi uốn thép như vậy đã có sự đồng ý bằng văn bản của TVTK, TVQLDA, TVGS chưa?
6. Thi công xong, công trình chưa có vấn đề không có nghĩa là không có vấn đề.
Chia sẻ ý kiến cá nhân.


hotmen_8x_pro

Thành viên sắp lên hạng rất quan trọng
#4
Vụ này là thực tế hiện trường các bác hay làm thế này. Theo em, xử lý những điểm chuyển tiếp như thế này tư vấn thiết kế phải đưa ra giải pháp trong thiết kế kỹ thuật thi công rồi. Trong trường hợp này có thể cắt thép cổ cột, đặt chờ thép cột tiết diện 400x220 ngàm vào cổ cột móng trước khi thi công phần bê tông để đảm bảo liên kết thép, bê tông tại nút giao này.
Đôi điều ngu muội, các cao thủ chỉ giáo, đứng ném đá em nhé!


TVGS.IBST.Malt@gmail.com

Thành viên nhiều triển vọng
#5

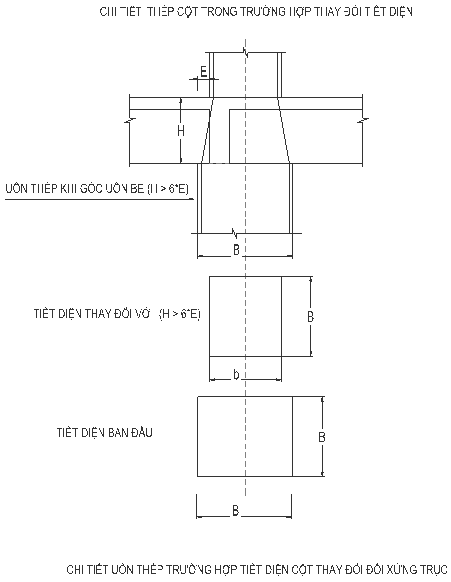

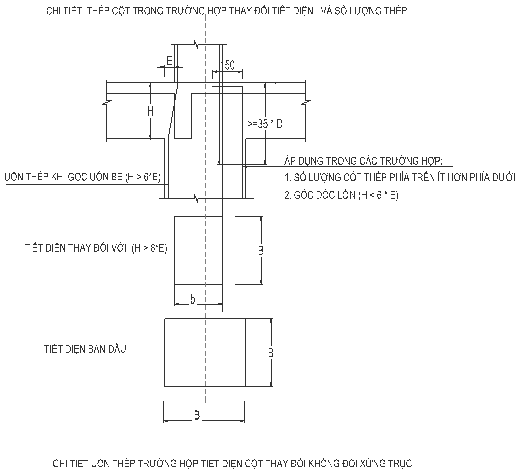

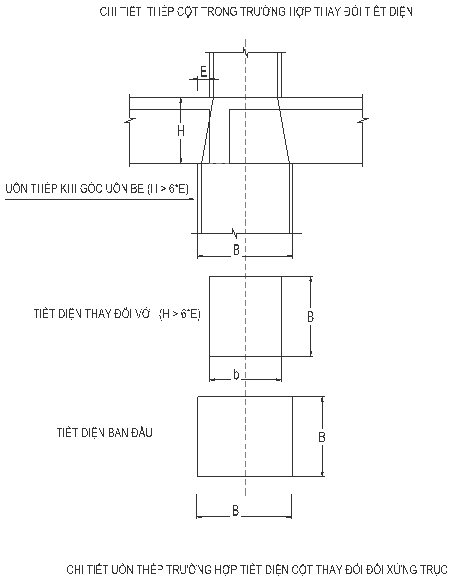

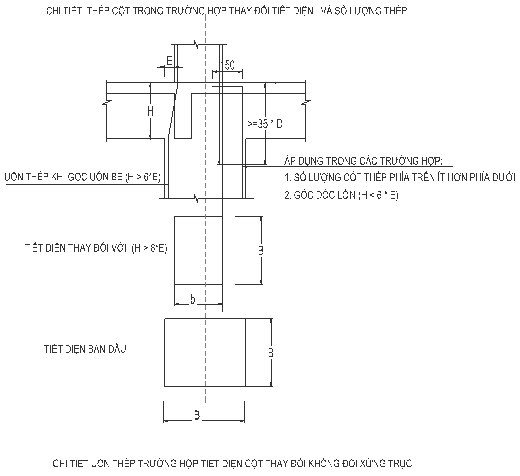

Uốn thép như hình không đảm bảo chất lượng thiết kế...Các bạn trả lời anh Thế Anh như vậy tôi xin bổ sung thêm, trong thiết kế BVTC bao giờ cũng có ghi chú chung về cách xử lý thép tại tiết diện cột... thay đổi (có thể thay đổi lệch trục hoạc đối xúng trục...) Mình mạo muội đưa 02 trường hợp cụ thể (có nhiều trường hợp thay đổi tiết diện, thay đổi thép...)để các bạn thi công và giám sát tham khảo để thi công và giám sát đạt chất lượng yêu cầu. Như trường hợp 1 và 2 thì phải xử lý như hinh dưới đây (Uốn thép trước khi lắp dựng). Tại hiện trường nhiều khi lắp dựng thép sai vị trí thiết kế cách xử lý hiện trường cũng đa dạng và linh hoạt ...



Attachments

Mr.FF7

Thành viên rất triển vọng
#6
Việc uốn như thế nào thì trong Spec TVTK phải đưa ra. Mình có tí tài liệu các bạn có thể tham khảo nè!


Attachments
