Trong hạ tầng cơ điện và tự động hóa nhà máy, tủ điện công nghiệp đóng vai trò là bộ não và hệ thần kinh, chịu trách nhiệm phân phối điện năng, bảo vệ hệ thống và điều khiển quy trình vận hành. Một sai sót nhỏ trong thiết kế hoặc lựa chọn chủng loại tủ điện có thể dẫn đến sự cố dừng máy, gây thiệt hại kinh tế lớn hoặc cháy nổ hệ thống. Bài viết này cung cấp góc nhìn chuyên sâu từ kỹ sư tự động hóa về cấu tạo, nguyên lý hoạt động, tiêu chuẩn kỹ thuật và ứng dụng thực tế của các loại tủ điện công nghiệp phổ biến hiện nay.
1. Tủ điện phân phối tổng MSB (Main Distribution Board)
Tủ điện phân phối tổng MSB là vị trí đầu vào của toàn bộ hệ thống điện hạ thế trong nhà máy hoặc tòa nhà, được lắp đặt ngay sau trạm biến áp hạ thế và trước các tủ phân phối phụ DB.1.1. Cấu tạo chi tiết và sơ đồ nguyên lý
Tủ MSB được thiết kế theo cấu trúc module, chia thành các khoang chức năng riêng biệt nhằm đảm bảo tính an toàn và liên tục dịch vụ theo tiêu chuẩn quốc tế. Khoang đầu vào chứa thiết bị đóng cắt chính là Máy cắt không khí (ACB) có dòng định mức lớn, trang bị các bộ trip điện tử để bảo vệ quá tải, ngắn mạch, tức thời và chạm đất. Khoang ATS hoặc Buscoupler sử dụng trong hệ thống có nhiều nguồn lưới hoặc nguồn máy phát dự phòng nhằm liên động chuyển đổi nguồn an toàn. Khoang phân phối chứa các Aptomat khối (MCCB) phân phối dòng điện đến các phụ tải lớn hoặc các tủ nhánh. Hệ thống thanh cái đồng chạy dọc theo tủ được tính toán dòng định mức và khả năng chịu dòng ngắn mạch nghiêm ngặt, kết hợp khoang đo lường tích hợp đồng hồ đa năng của Schneider hoặc Siemens để truyền dữ liệu về hệ thống SCADA qua giao thức Modbus.1.2. Chức năng chính và tiêu chuẩn kỹ thuật
Tủ MSB thực hiện ba chức năng cốt lõi là nhận điện từ nguồn, bảo vệ hệ thống khi có sự cố và phân phối điện năng hạ thế. Thiết bị tuân thủ nghiêm ngặt tiêu chuẩn hạ thế IEC 61439 và TCVN 7447, chịu được dòng định mức lên đến hàng ngàn ampe và dòng cắt ngắn mạch rất cao trong thời gian ngắn. Cấp bảo vệ vỏ tủ được cấu hình linh hoạt từ tiêu chuẩn bảo vệ trong nhà đến chống bụi bẩn chuyên dụng cho môi trường sản xuất.1.3. Ứng dụng thực tế trong nhà máy và tòa nhà
Trong dự án nhà máy sản xuất linh kiện điện tử lớn, hệ thống tủ MSB sử dụng ACB Masterpact của Schneider được cấu hình vách ngăn dạng module cao cấp. Thiết kế này đảm bảo khi bảo trì một nhánh thiết bị đầu ra, kỹ sư không cần cắt điện toàn bộ hệ thống, tránh gây gián đoạn dây chuyền sản xuất vốn yêu cầu độ ổn định nguồn điện cực cao.2. Tủ điện phân phối phụ DB (Distribution Board)
Tủ điện DB được cấp nguồn từ tủ MSB và đặt gần các nhóm phụ tải như phân xưởng sản xuất hoặc các tầng tòa nhà để cấp điện trực tiếp cho thiết bị đầu cuối.2.1. Thiết kế và cách bố trí thiết bị trong tủ DB
Tủ DB có thiết kế nhỏ gọn hơn tủ MSB, thường là dạng tủ treo tường hoặc tủ đứng kích thước trung bình với cấu trúc đơn giản. Thiết bị đóng cắt đầu vào thường sử dụng MCCB dòng định mức vừa phải, trong khi các nhánh đầu ra sử dụng Aptomat tép (MCB) loại một pha hoặc ba pha để bảo vệ mạch nhánh. Tủ tích hợp thêm thiết bị bảo vệ chống dòng rò như RCCB hoặc RCBO cho các mạch ổ cắm, chiếu sáng nhằm đảm bảo an toàn cho con người và sử dụng hệ thống thanh đồng lược giúp đấu nối nhanh, tăng tính thẩm mỹ, giảm điện trở tiếp xúc.2.2. So sánh tủ MSB và tủ DB
Tủ MSB định vị tại phòng điện nguồn ngay sau trạm biến áp, sử dụng các thiết bị đóng cắt công suất lớn với cấu trúc vách ngăn phức tạp để chịu dòng ngắn mạch rất cao và cấp nguồn cho toàn tải. Ngược lại, tủ DB đặt trực tiếp tại các phân xưởng hoặc tầng tòa nhà, dùng các dòng Aptomat nhỏ hơn với cấu trúc đơn giản để bảo vệ mạch nhánh công suất thấp và cấp điện cho các thiết bị đầu cuối như máy móc nhỏ, hệ thống chiếu sáng, ổ cắm.2.3. Ví dụ triển khai thực tế
Tại các nhà máy may công nghiệp, các tủ DB được bố trí dọc theo các chuyền sản xuất. Đầu vào tủ DB sử dụng MCCB Mitsubishi, các nhánh ra dùng MCB kết hợp RCBO bảo vệ dòng rò cho từng bàn máy may, giúp ngăn ngừa tuyệt đối nguy cơ rò điện ra vỏ máy gây tai nạn cho công nhân vận hành.3. Tủ điện điều khiển động cơ MCC (Motor Control Center)
Tủ điện MCC chịu trách nhiệm khởi động, điều khiển tốc độ, bảo vệ và giám sát trạng thái hoạt động của các động cơ điện trong dây chuyền sản xuất.3.1. Các phương thức khởi động tích hợp (DOL, Star-Delta, Soft Starter, VFD)
Tùy thuộc vào công suất động cơ và yêu cầu công nghệ, tủ MCC ứng dụng nhiều phương thức khởi động khác nhau. Khởi động trực tiếp (DOL) dùng Contactor kết hợp Relay nhiệt cho động cơ công suất nhỏ để tiết kiệm chi phí. Khởi động Sao - Tam giác sử dụng tổ hợp Contactor và Timer để giảm dòng khởi động ban đầu cho động cơ trung bình. Bộ khởi động mềm sử dụng linh kiện bán dẫn Thyristor để điều khiển điện áp, giúp quá trình tăng giảm tốc mượt mà, tránh sụt áp lưới và hiện tượng búa nước trong đường ống bơm. Biến tần (VFD) là giải pháp cao cấp nhất giúp điều khiển cả điện áp và tần số, không chỉ giảm dòng khởi động mà còn cho phép thay đổi tốc độ động cơ linh hoạt để tiết kiệm điện năng tối ưu.3.2. Sơ đồ mạch động lực và mạch điều khiển tiêu biểu
Trong thiết kế tủ MCC, việc cách ly giữa mạch động lực cao áp và mạch điều khiển điện áp thấp là nguyên tắc bắt buộc. Mạch động lực dẫn nguồn qua Aptomat bảo vệ động cơ (MPCB), đi tới Contactor hoặc Biến tần rồi đấu thẳng ra động cơ. Mạch điều khiển sử dụng các tiếp điểm phụ báo lỗi của MPCB và tiếp điểm báo trạng thái của Contactor để đưa về Relay trung gian, từ đó kết nối an toàn với bộ điều khiển PLC.3.3. Giải pháp chống nhiễu cho biến tần (VFD) trong tủ MCC
Biến tần hoạt động dựa trên nguyên lý băm xung ở tần số cao nên dễ sinh ra sóng hài gây nhiễu cho các thiết bị đo lường và PLC xung quanh. Để khắc phục, kỹ sư cần lắp đặt cuộn kháng đầu vào để giảm sóng hài dòng điện, sử dụng cáp bọc chống nhiễu chuyên dụng có tiếp địa lưới bọc tại cả hai đầu và bố trí tấm vách ngăn kim loại kín để cách ly vật lý khoang biến tần với khoang điều khiển.4. Tủ điện điều khiển lập trình PLC / SCADA

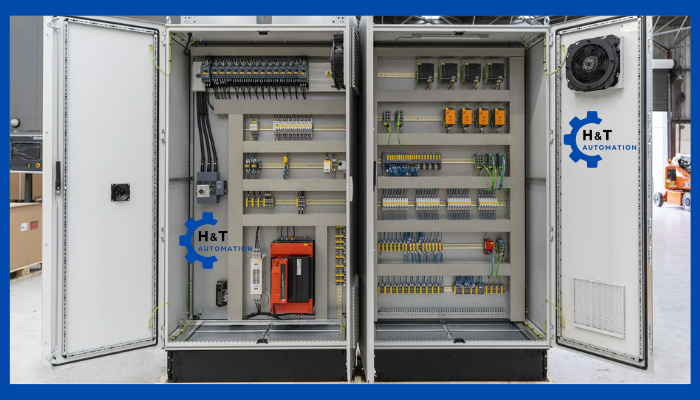

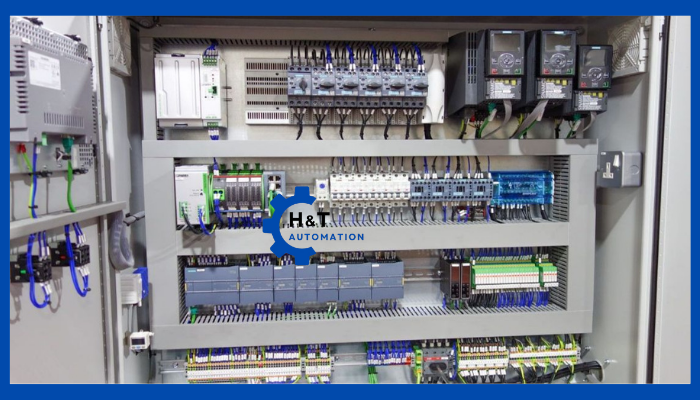

Tủ điện PLC là trung tâm xử lý dữ liệu và điều khiển tự động toàn bộ quy trình công nghệ của hệ thống thông qua các thuật toán được lập trình sẵn.4.1. Cấu trúc phần cứng bên trong tủ
Một tủ điều khiển PLC tiêu chuẩn bao gồm bộ điều khiển trung tâm mạnh mẽ từ các dòng Siemens S7, Mitsubishi hoặc Rockwell Automation. Hệ thống kết nối với các module mở rộng I/O để nhận tín hiệu số, tín hiệu tương tự từ cảm biến áp suất, nhiệt độ và xuất lệnh điều khiển van tuyến tính. Tủ sử dụng bộ nguồn 24VDC cách ly có module dự phòng, hệ thống Relay đệm trung gian để bảo vệ ngõ ra PLC chống ngắn mạch và tích hợp Switch công nghiệp phục vụ truyền thông mạng kết nối hệ thống SCADA và màn hình HMI.4.2. Quy trình thiết kế mạch điều khiển và chống nhiễu tín hiệu Analog
Tín hiệu Analog rất dễ bị sai số do nhiễu điện từ trường nên quy chuẩn thiết kế yêu cầu sử dụng các bộ cách ly tín hiệu giữa cảm biến và module PLC nhằm triệt tiêu dòng điện vòng tiếp địa. Đồng thời, kỹ sư phải quy hoạch máng cáp tách biệt hoàn toàn giữa dây tín hiệu điện áp thấp và dây động lực điện áp cao, kết hợp thanh đồng tiếp địa riêng cho hệ thống điều khiển nhằm tránh nhiễu xung đóng cắt từ các thiết bị công suất lớn.4.3. Dự án thực tế: Hệ thống xử lý nước thải tập trung
Tại các nhà máy xử lý nước thải khu công nghiệp, tủ PLC sử dụng dòng điều khiển của Siemens kết nối với màn hình HMI tại cửa tủ. Hệ thống thu thập tín hiệu liên tục từ các cảm biến đo chỉ số môi trường để điều khiển biến tần bơm sục khí theo thuật toán kiểm soát tự động, đồng thời truyền toàn bộ dữ liệu vận hành về phòng điều khiển trung tâm qua đường truyền cáp quang.5. Tủ điện tụ bù công suất phản kháng (Capacitor Bank)
Tủ tụ bù được sử dụng để nâng cao hệ số công suất, giảm tổn thất điện năng và tránh bị phạt tiền điện năng phản kháng theo quy định của ngành điện lực.5.1. Nguyên lý tính toán và lựa chọn dung lượng tụ bù
Dung lượng tụ bù cần thiết được tính toán dựa trên công suất tác dụng thực tế của nhà máy và sự chênh lệch giữa hệ số công suất đo được so với hệ số công suất mục tiêu cần đạt được. Quá trình này giúp bù lại lượng điện năng vô công tiêu hao trên các cuộn dây động cơ và máy biến áp, đảm bảo hệ số công suất luôn đạt ngưỡng tối ưu theo quy định.5.2. Các thiết bị chính trong tủ tụ bù
Tủ tụ bù bao gồm bộ điều khiển tụ bù tự động đóng ngắt các cấp tụ phù hợp với lượng tải thực tế và hệ thống tụ khô hoặc tụ dầu có cấp điện áp danh định cao hơn điện áp lưới để chịu được tình trạng quá áp lúc thấp tải. Tủ sử dụng Contactor chuyên dụng tích hợp điện trở xả và tiếp điểm phụ đóng trước nhằm giảm dòng điện xung kích cực lớn khi đóng tụ, đi kèm cuộn kháng lọc sóng hài lắp nối tiếp khi lưới điện chứa nhiều thiết bị điện tử công suất nhằm ngăn hiện tượng cộng hưởng gây phồng nổ tụ.5.3. Case-study: Xử lý sự cố nổ tụ bù liên tục do sóng hài
Tại một nhà máy cơ khí nặng sử dụng nhiều thiết bị băm xung công suất lớn, hệ thống tủ tụ bù thông thường bị phồng và hỏng liên tục sau vài tháng vận hành. Qua đo đạc phổ sóng hài, kỹ sư phát hiện các thành phần sóng hài bậc cao vượt ngưỡng an toàn nên đã cải tạo hệ thống bằng cách thay thế toàn bộ tụ sang loại chịu áp cao và lắp thêm cuộn kháng lọc sóng hài phù hợp, giúp tủ vận hành ổn định và chấm dứt hoàn toàn sự cố.6. Tủ điện chuyển mạch tự động ATS (Automatic Transfer Switch)

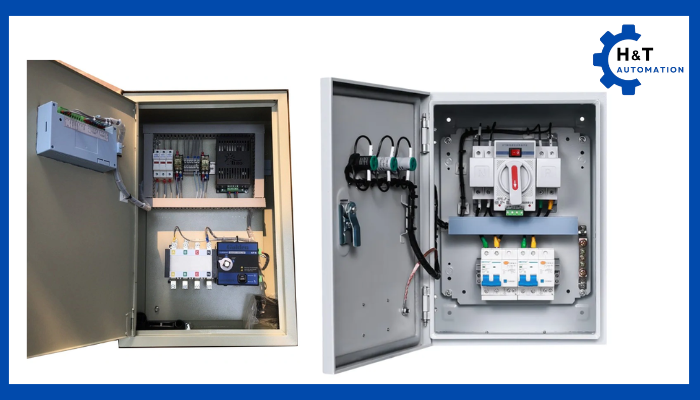

Tủ ATS thực hiện chức năng tự động chuyển đổi nguồn cấp giữa nguồn điện lưới chính và nguồn điện dự phòng khi xảy ra sự cố mất pha, sụt áp hoặc mất điện hoàn toàn.6.1. Nguyên lý hoạt động và các bộ điều khiển ATS thông dụng
Khi nguồn lưới gặp sự cố, bộ điều khiển ATS gửi tín hiệu khởi động máy phát điện. Khi điện áp máy phát ổn định, bộ điều khiển ngắt thiết bị đóng cắt nguồn lưới và sau một khoảng thời gian trễ an toàn để triệt tiêu hồ quang, thiết bị sẽ đóng mạch nguồn máy phát cấp điện cho tải. Khi nguồn lưới phục hồi ổn định, quy trình diễn ra ngược lại và máy phát được chạy không tải một thời gian để làm mát trước khi tắt hẳn. Logic này được điều khiển bởi các bộ mã nguồn chuyên dụng của Smartgen, Datakom hoặc các bộ logo lập trình nhỏ.6.2. Các loại thiết bị chuyển mạch cơ khí (Contactor, MCCB liên động, ATS chuyên dụng)
Đối với tải công suất nhỏ, tủ sử dụng hệ thống Contactor liên động cơ khí và liên động điện để tiết kiệm chi phí. Với dòng điện lớn từ vài trăm đến hàng ngàn ampe, hệ thống sử dụng hai bộ MCCB hoặc ACB có motor servo kết hợp bộ liên động cơ khí khóa chéo để đảm bảo độ tin cậy. Ngoài ra, việc ứng dụng bộ ATS chuyên dụng tích hợp sẵn cơ cấu chuyển mạch độc lập giúp tăng độ bền cơ học, tối ưu kích thước và chống hoàn toàn hiện tượng hòa sai nguồn.7. Các loại tủ điện chuyên dụng khác
Bên cạnh các dòng tủ phân phối và điều khiển chính, hệ thống công nghiệp còn đòi hỏi các loại tủ chuyên dụng để phục vụ các mục tiêu an toàn và vận hành đặc thù.7.1. Tủ điện phòng cháy chữa cháy (PCCC)
Tủ điều khiển bơm PCCC vận hành hệ thống gồm bơm bù áp để duy trì áp suất đường ống, bơm chính động cơ điện và bơm dự phòng động cơ Diesel khi hệ thống bị ngắt điện. Mạch điều khiển tuân thủ tiêu chuẩn nghiêm ngặt là không được phép ngắt dòng khi quá tải đối với bơm chính, nhằm ưu tiên tuyệt đối cho việc cứu hỏa hơn bảo vệ thiết bị, và hệ thống kích hoạt tự động hoàn toàn dựa trên các rơ le áp suất đường ống.7.2. Tủ điện chiếu sáng (Lighting Control Panel)
Dùng để quản lý hệ thống chiếu sáng nhà xưởng, đường nội bộ nhà máy hoặc các khu vực công cộng trong tòa nhà. Tủ tích hợp các bộ hẹn giờ kỹ thuật số, rơ le quang điện tự động bật đèn theo điều kiện ánh sáng môi trường hoặc các module thông minh kết nối mạng để giám sát và lập lịch linh hoạt qua phần mềm quản lý trung tâm.8. Tiêu chuẩn và quy trình thiết kế, lắp đặt tủ điện công nghiệp
Việc thiết kế và lắp đặt tủ điện phải tuân thủ nghiêm ngặt các quy trình kỹ thuật để đảm bảo thiết bị hoạt động an toàn, dễ bảo trì và đạt các chứng nhận kiểm định.8.1. Các bước thiết kế tủ điện chuẩn kỹ thuật
Quy trình bắt đầu từ việc xác định yêu cầu công nghệ và tính toán phụ tải thực tế, từ đó lựa chọn thiết bị đóng cắt, bảo vệ và kích thước vỏ tủ phù hợp. Tiếp theo, kỹ sư tiến hành thiết kế sơ đồ nguyên lý và layout không gian trên các phần mềm chuyên dụng như Eplan hoặc AutoCAD Electrical. Sau khi gia công vỏ tủ và lắp đặt layout thiết bị, kỹ thuật viên thực hiện đấu nối dây lực, dây điều khiển, dán nhãn định danh sơ đồ dây và tiến hành quy trình kiểm tra thông mạch, đo cách điện trước khi cấp nguồn chạy thử nghiệm chức năng.8.2. Tiêu chuẩn quốc tế và Việt Nam về lắp ráp tủ điện
Tủ điện hạ thế bắt buộc tuân thủ tiêu chuẩn toàn cầu IEC 61439 và quy định về cấu trúc vách ngăn để bảo vệ an toàn cho kỹ sư khi bảo trì. Cấp bảo vệ vỏ tủ cũng được quy định nghiêm ngặt, tủ đặt trong phòng kỹ thuật cần đạt tiêu chuẩn chống vật rắn cơ bản, tủ đặt ngoài phân xưởng bụi ẩm cần nâng cấp khả năng chống xâm nhập cao hơn và tủ ngoài trời bắt buộc phải thiết kế hai lớp cửa kèm mái dốc nước chống dột chuyên dụng.8.3. Checklist nghiệm thu tủ điện tại xưởng (FAT - Factory Acceptance Test)
Quy trình nghiệm thu tại xưởng đòi hỏi kiểm tra trực quan độ chính xác so với bản vẽ, nhãn mác thiết bị và kiểm tra lực siết ốc tại các điểm đấu nối thanh cái bằng cờ lê lực chuyên dụng có đánh dấu bút sơn. Kỹ sư phải dùng đồng hồ đo điện trở cách điện ở điện áp cao giữa các pha và với đất để đảm bảo ngưỡng an toàn, thử nghiệm thông mạch hệ thống tiếp địa vỏ tủ và cấp nguồn giả lập để mô phỏng toàn bộ logic đóng cắt, kiểm tra các mạch liên động an toàn trước khi xuất xưởng.Kết luận và khuyến nghị từ Kỹ sư
Lựa chọn và thiết kế đúng loại tủ điện công nghiệp là yếu tố sống còn cho sự an toàn và hiệu suất của mọi hệ thống sản xuất. Khi triển khai, chủ đầu tư và đơn vị tư vấn cần tính toán chính xác dòng cắt ngắn mạch đầu nguồn để tránh nguy cơ phá hủy tủ khi xảy ra sự cố, đồng thời đầu tư đồng bộ thiết bị từ các thương hiệu uy tín nhằm đảm bảo độ tin cậy cao của các đặc tính bảo vệ. Đặc biệt, không được bỏ qua các giải pháp lọc sóng hài và chống nhiễu hệ thống cho các tủ có tích hợp biến tần hoặc bộ điều khiển lập trình, giúp ngăn ngừa các lỗi vận hành chập chờn rất khó xử lý sau khi đưa nhà máy vào hoạt động thực tế.Để nhận được tư vấn kỹ thuật chi tiết, khảo sát hệ thống và nhận bản vẽ thiết kế sơ bộ hoàn toàn miễn phí cho dự án của bạn, hãy liên hệ ngay với đội ngũ kỹ sư của H&T Automation.
