Hướng dẫn kiểm tra độ ăn khớp của bánh răng trong bơm bánh răng đúng kỹ thuật

[nhvan226]

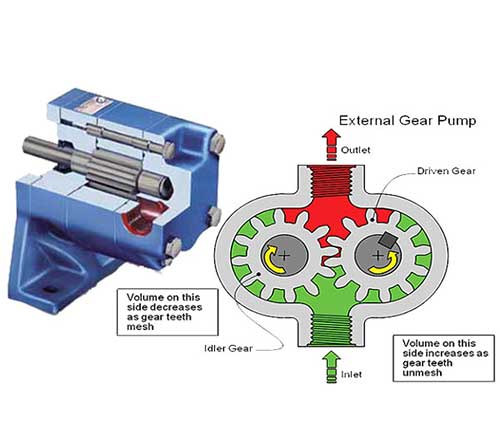

Trong các ngành công nghiệp hiện đại, máy bơm bánh răng ăn khớp được sử dụng phổ biến nhờ khả năng vận hành ổn định và chính xác. Thiết bị hoạt động bằng cách quay hai bánh răng ăn khớp để tạo áp suất và đẩy chất lỏng đi qua hệ thống. Ưu điểm nổi bật của bơm bánh răng là kích thước gọn, dễ bảo dưỡng và phù hợp cho các ứng dụng bơm dầu, mỡ hoặc chất lỏng có độ nhớt cao.

Có thể bạn chưa biết: cặp bánh răng ăn khớp đóng vai trò then chốt trong toàn bộ hoạt động của máy bơm bánh răng – một trong những dòng máy bơm công nghiệp được ứng dụng phổ biến trong truyền tải chất lỏng có độ nhớt cao. Độ chính xác trong ăn khớp bánh răng quyết định hiệu suất làm việc, độ ổn định, áp lực bơm và tuổi thọ của thiết bị.

Chính vì vậy, việc kiểm tra cặp bánh răng ăn khớp là bước không thể bỏ qua trong quá trình lắp đặt, vận hành, bảo trì hoặc sửa chữa máy bơm bánh răng, đặc biệt là các dòng bơm bánh răng ăn khớp trong và bơm bánh răng ăn khớp ngoài.

Công ty Vimex chuyên cung cấp các dòng bơm công nghiệp, nếu quan tâm bạn có thể tìm hiểu thêm về giá bán bơm định lượng Vimex. Cam kết giá tốt, giao hàng tận nơi, sản phẩm chính hãng.

Tại Sao Cần Kiểm Tra Cặp Bánh Răng Ăn Khớp?

Cặp bánh răng là nơi truyền mô-men xoắn và tạo áp suất làm dịch chuyển lưu chất bên trong bơm. Nếu khe hở không chính xác hoặc tiếp xúc bánh răng không đồng đều, sẽ dẫn đến:

• Giảm hiệu suất bơm
• Rò rỉ lưu chất
• Gây mài mòn nhanh
• Tăng độ rung và tiếng ồn
• Gây hỏng hóc cho các bộ phận khác như trục, ổ đỡ, bạc đạn

Để đảm bảo chất lượng hoạt động của máy bơm bánh răng, dưới đây là 4 bước kiểm tra cặp bánh răng ăn khớp được các kỹ sư khuyến cáo áp dụng:

1. Kiểm Tra Khe Hở Bạc Ổ Đỡ Của Trục Bánh Răng

Mục đích: Đảm bảo trục quay trơn tru, không lắc lư hoặc bị siết quá chặt.

Cách kiểm tra:

• Đo đường kính trục và đường kính trong của bạc trượt.
• Công thức tính khe hở:
  (Khe hở) = (Bạc - Trục) / 2
• Kết quả được chấp nhận nếu khe hở nằm trong giới hạn cho phép của nhà sản xuất (thường từ 1 đến 2 phần nghìn đường kính trục).

Đây là phương pháp truyền thống, dễ thực hiện, tiết kiệm chi phí, phù hợp cả trong xưởng sản xuất và tại hiện trường.

Nếu có nhu cầu tìm hiểu thêm về bơm chìm loại nhỏ Vimex, mời bạn theo click vào bài viết.

2. Kiểm Tra Khe Hở Ăn Khớp Răng Và Khe Hở Dọc Trục

Dụng cụ cần thiết: 2 đồng hồ so.

Cách thực hiện:

• Kiểm tra khe hở răng ăn khớp:
  Đặt đầu đo đồng hồ so lên mặt bên của mỗi bánh răng. Quay cho hai bánh răng chạm nhau rồi đặt đồng hồ về 0. Sau đó quay ngược lại đến khi chạm, đọc giá trị lệch trên đồng hồ.
• Kiểm tra khe hở dọc trục:
  Tương tự, đặt đồng hồ so theo phương dọc trục của bánh răng để xác định khoảng chuyển động.

Phương pháp này giúp xác định chính xác tình trạng tiếp xúc giữa hai bánh răng. Nếu khe hở quá lớn hoặc quá nhỏ, cần điều chỉnh lại vị trí lắp hoặc thay thế linh kiện.

3. Kiểm Tra Tiếp Xúc Mặt Răng Bằng Mực Đánh Dấu

Mục đích: Kiểm tra diện tích tiếp xúc giữa các mặt răng.

Cách thực hiện:

• Bôi một lớp mực mỏng chuyên dụng lên răng bánh răng.
• Quay bánh răng nhẹ để kiểm tra dấu vết tiếp xúc.

Kết quả mong muốn: Diện tích tiếp xúc đều, không bị lệch hoặc tập trung tại một điểm.

Nếu vết tiếp xúc không đều, có thể bánh răng đã mòn hoặc bị lệch tâm, cần điều chỉnh hoặc thay thế.

4. Sửa Lỗ Bạc (Nếu Cần Thiết)

Nếu qua các bước kiểm tra trên phát hiện bánh răng ăn khớp không đạt chuẩn, khe hở không chính xác, bạn nên kiểm tra lại lỗ bạc. Trường hợp cần thiết có thể phải gia công lại bạc hoặc thay thế bạc mới để đảm bảo độ đồng tâm và khe hở đúng tiêu chuẩn.Cần Hỗ Trợ Kỹ Thuật? Liên Hệ Ngay Với Vimex!
