Hướng dẫn lựa chọn thiết bị cho tủ điện công nghiệp

[H&T Automation]

Thiết kế và lắp đặt tủ điện công nghiệp đạt chuẩn đòi hỏi kỹ sư phải nắm vững nguyên lý hoạt động, thông số kỹ thuật và các tiêu chuẩn an toàn như IEC 61439 hay TCVN. Việc lựa chọn sai thiết bị không chỉ gây lãng phí chi phí đầu tư mà còn dẫn đến nguy cơ cháy nổ, sụt áp, hoặc làm gián đoạn toàn bộ dây chuyền sản xuất.​

Bài viết này cung cấp hướng dẫn chuyên sâu, thực chiến từ góc nhìn của kỹ sư tự động hóa, giúp bạn bóc tách bài toán chọn lựa thiết bị đóng cắt, bảo vệ, điều khiển và phụ kiện phụ trợ cho hệ thống tủ điện công nghiệp vận hành ổn định, tối ưu chi phí.

1. Tổng quan về hệ thống tủ điện công nghiệp và tiêu chuẩn thiết kế​

Tủ điện công nghiệp là nơi chứa các thiết bị đóng cắt, điều khiển, đo lường và bảo vệ hệ thống điện hoặc dây chuyền máy móc sản xuất. Một hệ thống tủ điện chuẩn hóa phải đảm bảo tính liên tục của nguồn điện, khả năng cách ly sự cố và độ bền cơ học cao trước các tác động của môi trường nhà máy.

1.1 Phân loại tủ điện công nghiệp theo chức năng hệ thống​

Mỗi loại tủ điện trong nhà máy đảm nhận một vai trò riêng biệt trong sơ đồ phân phối và điều khiển tổng thể.

• Tủ điện phân phối tổng MSB (Main Distribution Board): Được lắp đặt ngay sau trạm biến áp, có nhiệm vụ đóng cắt, phân phối dòng điện lớn (từ 600A đến hơn 6300A) cho các nhánh phụ và bảo vệ hệ thống trước sự cố quá tải, ngắn mạch.
• Tủ điện phân phối DB (Distribution Board): Nhận nguồn từ tủ MSB để cấp điện cho các nhóm tải nhỏ hơn như hệ thống chiếu sáng, văn phòng, hoặc từng cụm máy sản xuất nhỏ.
• Tủ điều khiển trung tâm MMC (Motor Control Center): Chuyên dùng để điều khiển và bảo vệ các động cơ công suất lớn, tích hợp các bộ khởi động mềm, biến tần, contactor và relay nhiệt.
• Tủ điện điều khiển lập trình (PLC, SCADA, HMI): Trung tâm xử lý tín hiệu của toàn bộ hệ thống tự động hóa, thu thập dữ liệu từ cảm biến và xuất lệnh điều khiển đến cơ cấu chấp hành.

1.2 Các tiêu chuẩn kỹ thuật bắt buộc khi lựa chọn thiết bị​

Việc lựa chọn thiết bị đóng cắt và bảo vệ phải dựa trên các tiêu chuẩn quốc tế và quốc gia để đảm bảo tính pháp lý và an toàn vận hành.

• Tiêu chuẩn IEC 61439: Tiêu chuẩn quốc tế quy định về kết cấu, độ tăng nhiệt, khả năng chịu ngắn mạch và đặc tính điện của tủ điện hạ thế.
• Tiêu chuẩn IEC 60947: Tiêu chuẩn áp dụng riêng cho các thiết bị đóng cắt và điều khiển hạ thế như MCCB, MCB, Contactor.
• Tiêu chuẩn TCVN 799-1: Tiêu chuẩn Việt Nam về tủ điện đóng cắt và điều khiển hạ thế, đồng bộ với các quy định kiểm định an toàn điện hiện hành.
• Cấp bảo vệ IP (Ingress Protection): Chỉ số chống bụi và nước. Tủ đặt trong nhà xưởng thông thường cần đạt IP42 đến IP54, trong khi tủ đặt ngoài trời hoặc môi trường hóa chất, ẩm ướt bắt buộc đạt từ IP65 trở lên.

2. Tiêu chí lựa chọn thiết bị đóng cắt và bảo vệ dòng điện​

Thiết bị đóng cắt và bảo vệ là thành phần cốt lõi bảo vệ cáp điện và tải khỏi các sự cố quá tải, ngắn mạch, dòng rò. Việc tính toán sai lệch các thông số này sẽ dẫn đến hiện tượng nhảy CB vô cớ hoặc CB không tác động khi có sự cố, gây cháy nổ dây chuyền.

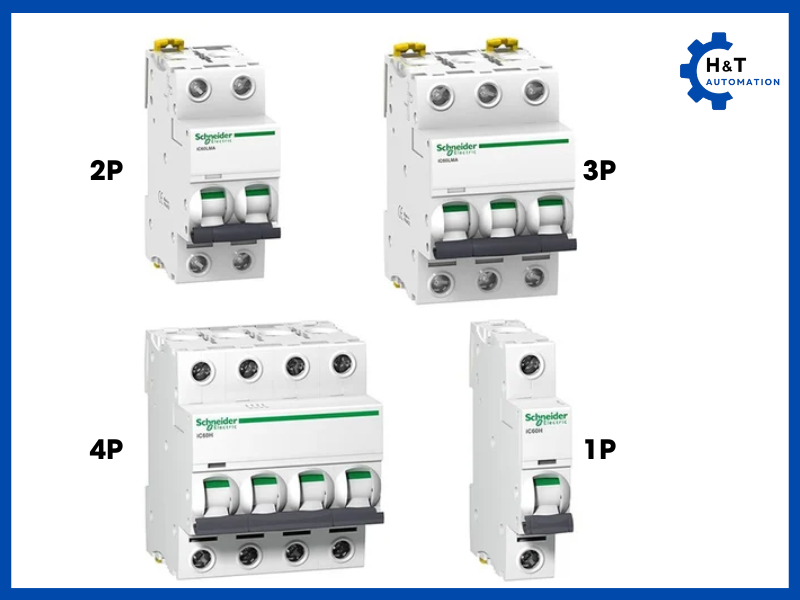

2.1 Aptomat khối MCCB và Aptomat tép MCB​

Aptomat (Molded Case Circuit Breaker - MCCB và Miniature Circuit Breaker - MCB) là thiết bị có chức năng tự động ngắt mạch điện khi có sự cố quá tải hoặc ngắn mạch xảy ra.

• Dòng điện định mức (In): Dòng điện tối đa mà CB có thể chịu đựng liên tục trong điều kiện tiêu chuẩn mà không làm ngắt mạch. Khi chọn In, kỹ sư cần tính dòng làm việc lớn nhất của tải, sau đó nhân với hệ số an toàn từ 1.2 đến 1.5 tùy loại tải (tải động cơ cần hệ số cao hơn tải chiếu sáng).
• Dòng cắt ngắn mạch (Icu): Khả năng chịu đựng dòng điện ngắn mạch cực đại của CB mà không bị hư hỏng. Đối với tủ MSB gần trạm biến áp, Icu thường phải đạt từ 50kA đến 100kA. Đối với tủ DB xa nguồn, Icu có thể chọn từ 10kA đến 25kA.
• Kinh nghiệm thực tế: Tại một nhà máy chế biến gỗ ở Bình Dương, việc lắp đặt MCB có Icu 6kA cho tủ điều khiển máy cắt CNC gần trạm biến áp đã dẫn đến nổ tung vỏ nhựa MCB khi xảy ra ngắn mạch motor. Sau khi thay thế bằng dòng MCCB có Icu 36kA của Schneider, hệ thống đã vận hành an toàn, cách ly sự cố triệt để mà không gây tổn hại thiết bị xung quanh.

2.2 Máy cắt không khí ACB cho hệ thống dòng điện lớn​

Máy cắt không khí (Air Circuit Breaker - ACB) là thiết bị đóng cắt dòng điện công suất lớn (thường từ 630A đến 6300A), sử dụng luồng không khí nén để dập hồ quang điện, chủ yếu dùng làm CB tổng cho tủ MSB.

• Cơ chế bảo vệ tích hợp: ACB hiện đại sử dụng các bộ Trip Unit kỹ thuật số (như dòng MicroLogic của Schneider hoặc Ekip của ABB). Bộ phận này cho phép cấu hình linh hoạt các đường đặc tính bảo vệ bao gồm bảo vệ quá tải thời gian dài (L), bảo vệ ngắn mạch thời gian ngắn (S), bảo vệ cắt nhanh (I) và bảo vệ dòng rò đất (G).
• Khả năng đóng cắt lặp lại: Khác với MCCB thường bị giảm tuổi thọ mạnh sau vài lần cắt sự cố ngắn mạch lớn, ACB có kết cấu cơ khí cực kỳ bền bỉ, cho phép đóng cắt tải lớn hàng nghìn lần và dễ dàng thay thế các tiếp điểm bên trong khi bị hao mòn.

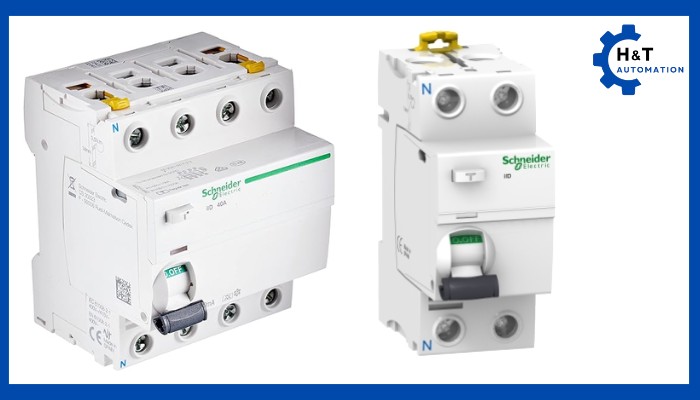

2.3 Thiết bị bảo vệ dòng rò RCCB, RCBO và chống sét lan truyền SPD​

Thiết bị dòng rò bảo vệ con người khỏi nguy cơ điện giật và ngăn ngừa hỏa hoạn do dòng điện rò rỉ ra vỏ tủ hoặc kết cấu xây dựng.

• Phân biệt RCCB và RCBO: RCCB chỉ có chức năng chống dòng rò thuần túy, bắt buộc phải lắp nối tiếp sau một MCB để bảo vệ quá tải. Trong khi đó, RCBO là thiết bị tích hợp cả hai chức năng chống dòng rò và bảo vệ quá tải, giúp tiết kiệm không gian lắp đặt trong tủ điện.
• Dòng rò định mức (I∆n): Đối với khu vực văn phòng, tủ điện chiếu sáng, dòng rò bảo vệ con người bắt buộc là 30mA. Đối với các hệ thống máy công nghiệp có dòng rò tự nhiên cao (do bộ lọc EMI của biến tần), cần chọn dòng rò 100mA hoặc 300mA để tránh hiện tượng nhảy CB liên tục.
• Thiết bị chống sét lan truyền SPD (Surge Protective Device): Có nhiệm vụ hấp thụ và chuyển hướng các xung điện áp cao do sét đánh hoặc quá áp lưới xuống hệ thống tiếp địa, bảo vệ các thiết bị điện tử nhạy cảm như PLC, HMI. Kỹ sư cần chọn SPD Type 1 cho tủ tổng MSB và SPD Type 2 cho các tủ điều khiển nhánh.

3. Tiêu chí lựa chọn thiết bị điều khiển và chấp hành động lực​

Hệ thống điều khiển động lực chịu trách nhiệm trung chuyển năng lượng từ nguồn điện đến các động cơ, máy bơm, băng tải trong nhà máy. Sự phối hợp chính xác giữa thiết bị điều khiển và thiết bị chấp hành quyết định hiệu suất vận hành của dây chuyền.

3.1 Khởi động từ Contactor và Relay nhiệt​

Contactor (Khởi động từ) là khí cụ điện hạ thế thực hiện việc đóng cắt từ xa, đảo chiều và bảo vệ quá tải (khi gắn thêm relay nhiệt) cho các mạch động lực công suất lớn.

• Lựa chọn theo dòng định mức và điện áp cuộn hút (Coil): Dòng định mức của contactor phải chọn dựa trên loại tải (AC-3 cho động cơ không đồng bộ, AC-1 cho tải điện trở như điện trở sấy). Điện áp cuộn hút cần đồng bộ với lưới nguồn điều khiển, phổ biến là 24VDC (an toàn cho vận hành) hoặc 220VAC.
• Phối hợp Type 1 và Type 2 Coordination: Theo tiêu chuẩn IEC 60947-4-1, phối hợp Type 1 cho phép contactor hoặc relay nhiệt bị hư hỏng khi xảy ra ngắn mạch nhưng không gây nguy hiểm cho người xung quanh. Phối hợp Type 2 yêu cầu contactor và relay nhiệt không được hư hỏng, không được dính tiếp điểm sau sự cố, chỉ cần kiểm tra sơ bộ là có thể vận hành lại. Đối với các nhà máy sản xuất liên tục, việc chọn thiết bị đạt chuẩn Type 2 là bắt buộc để giảm thời gian dừng máy (Downtime).

3.2 Bộ khởi động mềm Soft Starter và Biến tần VFD​

Đây là các giải pháp điều khiển tốc độ và dòng khởi động của động cơ, thay thế cho phương pháp khởi động trực tiếp hoặc sao - tam giác truyền thống vốn gây sụt áp lưới mạnh.

• Khởi động mềm (Soft Starter): Hoạt động dựa trên nguyên lý điều khiển góc kích của Thyristor để tăng dần điện áp cấp vào động cơ, giúp giảm dòng khởi động cơ học và dòng điện đột biến. Thiết bị này phù hợp cho các ứng dụng không cần thay đổi tốc độ trong quá trình vận hành ổn định như máy bơm nước công suất lớn, quạt hút ly tâm, máy nén khí.
• Biến tần (Variable Frequency Drive - VFD): Hoạt động bằng cách chỉnh lưu dòng AC thành DC, sau đó nghịch lưu thành dòng AC có tần số và điện áp thay đổi được nhờ công nghệ PWM. Biến tần kiểm soát hoàn toàn moment và tốc độ động cơ ở mọi thời điểm, phù hợp cho băng tải, máy nâng hạ, cánh tay robot.
• Lưu ý kỹ thuật quan trọng: Khi lắp đặt biến tần trong tủ điện, sóng hài bậc cao sinh ra từ quá trình đóng ngắt của IGBT có thể gây nhiễu cho tín hiệu analog của cảm biến. Kỹ sư bắt buộc phải sử dụng cáp động lực có bọc chống nhiễu (Shielded cable), nối đất vỏ biến tần đúng cách và lắp thêm cuộn kháng đầu vào (Input Choke) hoặc đầu ra (Output Choke) nếu chiều dài cáp từ tủ điện đến động cơ vượt quá 50 mét.

4. Tiêu chí lựa chọn thiết bị điều khiển lập trình và giám sát​

Tủ điện điều khiển thông minh phụ thuộc hoàn toàn vào bộ não xử lý trung tâm và giao diện tương tác với người vận hành. Lựa chọn thiết bị điều khiển phải tính đến khả năng mở rộng phần cứng và tính tương thích của các giao thức truyền thông.

4.1 Bộ điều khiển lập trình PLC​

PLC (Programmable Logic Controller) là thiết bị cho phép lập trình để thực hiện các thuật toán điều khiển logic, tuần tự, định thì và đếm thông qua các ngõ vào/ra (I/O).

• Tính toán số lượng và loại ngõ Vào/Ra (I/O): Cần liệt kê chính xác số lượng ngõ vào số (DI - nút nhấn, công tắc hành trình), ngõ ra số (DO - kích relay, van điện từ), ngõ vào tương thích (AI - cảm biến áp suất, nhiệt độ 4-20mA) và ngõ ra tương thích (AO - điều khiển góc mở van, tần số biến tần). Luôn luôn cấu hình dự phòng từ 15% đến 20% số lượng I/O để phục vụ việc cải tiến công nghệ sau này.
• Lựa chọn thương hiệu và phân khúc theo ứng dụng:
  • Siemens (S7-1200, S7-1500): Độ bền cao, thế mạnh về xử lý thuật toán phức tạp, truyền thông Profinet mạnh mẽ, thích hợp cho nhà máy tiêu chuẩn châu Âu.
  • Mitsubishi (FX5U, Q-Series): Lập trình linh hoạt, xử lý xung tốc độ cao cho động cơ servo rất tốt, phổ biến trong các dây chuyền máy móc ngành linh kiện điện tử, bao bì.
  • Delta, Omron: Chi phí tối ưu, giao diện thân thiện, phù hợp cho các tủ điện máy độc lập, hệ thống xử lý nước thải vừa và nhỏ.

4.2 Màn hình giao diện HMI và hệ thống SCADA​

HMI (Human-Machine Interface) và SCADA (Supervisory Control and Data Acquisition) là phương thức giám sát, thu thập dữ liệu và tương tác trực quan giữa con người và máy móc.

• Màn hình HMI cảm ứng công nghiệp: Kỹ sư cần chọn kích thước màn hình phù hợp (phổ biến là 7 inch hoặc 10 inch), độ phân giải cao và có mặt kính cường lực chống dầu mỡ, hóa chất công nghiệp bám dính. Chọn loại HMI hỗ trợ đa cổng kết nối (Ethernet, RS-485) để có thể giao tiếp đồng thời với PLC và các đồng hồ đo công suất mạch động lực.
• Hệ thống SCADA: Đối với hệ thống giám sát quy mô toàn nhà máy, tủ điều khiển sẽ tích hợp các bộ chuyển đổi truyền thông (Gateway) để đẩy dữ liệu lên máy tính trung tâm chạy phần mềm SCADA (như WinCC của Siemens hoặc InTouch). Khi chọn giải pháp này, cần quan tâm đến tính bảo mật dữ liệu mạng và tốc độ lấy mẫu tín hiệu (Sampling rate).

4.3 Giao thức truyền thông công nghiệp​

Việc kết nối các thiết bị trong tủ điện hiện đại không còn sử dụng dây điện kết nối vật lý dày đặc cho từng tín hiệu, mà thay thế bằng các mạng bus công nghiệp.

• Modbus RTU/TCP: Giao thức mở, phổ biến nhất để đọc dữ liệu từ đồng hồ đa năng, biến tần, bộ điều khiển nhiệt độ về PLC thông qua chuẩn vật lý RS-485 hoặc cáp mạng RJ45.
• Profibus / Profinet: Giao thức tốc độ cao độc quyền của hệ sinh thái Siemens và các đối tác, đảm bảo thời gian thực (Real-time), chống nhiễu cực tốt, chuyên dùng cho các hệ thống đòi hỏi độ đồng bộ cao như cánh tay robot hoặc dây chuyền cán thép.

5. Tiêu chí lựa chọn phụ kiện phụ trợ trong tủ điện​

Sự ổn định của tủ điện không chỉ quyết định bởi các thiết bị đắt tiền như PLC hay MCCB, mà thường nằm ở các chi tiết phụ kiện nhỏ nhất. Lựa chọn phụ kiện sai tiêu chuẩn là nguyên nhân hàng đầu gây ra lỗi chạm chập, Move tiếp điểm hoặc cháy tủ do quá nhiệt.

5.1 Hệ thống thanh cái đồng Busbar và Dây cáp điện nội bộ​

Thanh cái đồng và dây dẫn là mạch máu truyền dẫn năng lượng trong tủ điện.

• Tính toán tiết diện thanh cái đồng (Busbar): Dựa vào dòng điện định mức của CB tổng, kỹ sư tra bảng mật độ dòng điện cho phép của đồng (thường dao động từ 1.5A/mm2 đến 2.5A/mm2 tùy thuộc vào điều kiện thông gió của tủ). Khoảng cách giữa các thanh cái phải đảm bảo khoảng cách cách điện an toàn theo tiêu chuẩn IEC 61439.
• Chọn cáp điện nội bộ: Dây động lực phải dùng loại cáp bọc PVC cách điện 600V/1000V. Dây điều khiển (kết nối PLC, relay) sử dụng dây mềm lõi nhiều sợi, tiết diện tối thiểu từ 0.5mm2 đến 0.75mm2 để tránh gãy khi đi dây qua bản lề cánh tủ. Màu sắc dây phải phân định rõ ràng theo quy chuẩn: Đỏ - Vàng - Xanh cho 3 pha pha, Đen cho dây trung tính, Xanh sọc vàng cho dây tiếp địa (PE), và dây Đỏ cho mạch điều khiển AC, dây Xanh dương cho mạch điều khiển DC.

5.2 Cầu đấu Terminal, Đầu cốt Cosse và Máng bọc dây nhựa​

Các phụ kiện kết nối định hình tính thẩm mỹ và độ tin cậy cơ khí của hệ thống dây dẫn.

• Cầu đấu (Terminal Block): Chọn loại cầu đấu chống cháy, có lò xo kẹp hoặc vít siết chắc chắn để không bị lỏng ra do rung động cơ học của nhà máy. Cầu đấu động lực phải chịu được dòng điện lớn tương ứng với dây dẫn nối vào nó.
• Đầu cốt (Crimping Lug/Ferrules): Tuyệt đối không để lõi dây trần siết trực tiếp vào thiết bị. Toàn bộ đầu dây phải được bấm đầu cốt (cốt kim, cốt tròn, cốt dẹt) bằng kìm bấm chuyên dụng để tăng diện tích tiếp xúc điện, ngăn ngừa hiện tượng hồ quang sinh nhiệt tại điểm nối.
• Máng nhựa (Wiring Duct): Hệ thống máng đi dây phải chiếm tỷ lệ thể tích hợp lý, không được nhồi nhét quá 60% không gian máng để đảm bảo dây dẫn có thể tản nhiệt tự nhiên.

5.3 Hệ thống tản nhiệt làm mát Tủ điện​

Thiết bị điện tử như biến tần, PLC, nguồn tổ ong tỏa ra lượng nhiệt rất lớn trong quá trình vận hành. Nếu nhiệt độ bên trong tủ vượt quá 50°C, tuổi thọ của linh kiện bán dẫn sẽ giảm một nửa.

• Quạt hút và lưới lọc bụi: Phổ biến nhất là giải pháp làm mát cưỡng bức bằng quạt hút đặt ở phía trên tủ để đẩy khí nóng ra ngoài, kết hợp với các cửa chớp lấy gió mát có lưới lọc bụi bố trí ở phía dưới tủ. Lưới lọc bụi cần được định kỳ vệ sinh để tránh tắc nghẽn dòng khí.
• Điều hòa làm mát tủ điện (Panel Air Conditioner): Đối với các tủ điện điều khiển đắt tiền đặt tại các môi trường khắc nghiệt như nhà máy xi măng, nhà máy hóa chất, xưởng đúc thép có nhiều bụi mịn dẫn điện hoặc hơi axit, việc dùng quạt hút thông thường sẽ mang bụi bẩn vào làm hỏng thiết bị. Khi đó, giải pháp bắt buộc là sử dụng điều hòa tủ điện chuyên dụng để tạo một chu trình làm mát khép kín hoàn toàn, cách ly môi trường không khí bên ngoài và bên trong tủ điện.

6. Checklist kiểm tra tổng thể trước khi đóng điện vận hành​

Sau khi hoàn thành việc lựa chọn thiết bị và lắp ráp cơ khí, kỹ sư cần thực hiện quy trình kiểm tra nghiệm thu nghiêm ngặt để đảm bảo tủ điện hoạt động an toàn.

• [ ] Kiểm tra cách điện (Megger test): Dùng đồng hồ đo điện trở cách điện (điện áp thử 500V hoặc 1000V) để đo điện trở giữa các pha với nhau và giữa các pha với vỏ tủ (đất). Điện trở phải đạt tối thiểu từ 0.5 Megaohm trở lên mới đạt yêu cầu đóng điện.
• [ ] Kiểm tra lực siết ốc tiếp điểm: Dùng tua vít lực hoặc cờ lê lực để rà soát lại toàn bộ các đầu ốc trên MCCB, ACB, Contactor và thanh cái đồng. Việc lỏng ốc là nguyên nhân của hơn 80% vụ cháy tủ điện do phát nhiệt cục bộ (Move).
• [ ] Kiểm tra mạch điều khiển (Cool Run Test): Ngắt nguồn động lực (ngắt MCCB nhánh), chỉ cấp nguồn điều khiển 24VDC/220VAC để kiểm tra logic lập trình của PLC, hoạt động của các nút nhấn, relay kiếng, đèn báo pha và sự phản hồi tín hiệu từ cảm biến.
• [ ] Kiểm tra hệ thống tiếp địa (Earthing system): Đo điện trở tiếp đất của vỏ tủ điện. Điện trở tiếp địa an toàn cho tủ điện công nghiệp bắt buộc phải nhỏ hơn 4 Ohm.

7. Kết luận​

Việc lựa chọn thiết bị cho tủ điện công nghiệp không đơn thuần là việc chọn mua các cấu kiện riêng lẻ, mà là một bài toán kỹ thuật hệ thống, đòi hỏi sự am hiểu sâu sắc về nguyên lý dòng điện, công suất tải và môi trường vận hành thực tế tại nhà máy. Một kỹ sư giỏi sẽ biết cách cân đối giữa bài toán chi phí đầu tư ban đầu và độ tin cậy lâu dài của hệ thống bằng cách áp dụng đúng các tiêu chuẩn IEC/TCVN, tính toán chính xác thông số dòng cắt ngắn mạch, chọn giải pháp tản nhiệt tối ưu và tuân thủ nghiêm ngặt quy trình cấu hình hệ thống I/O dự phòng.

Hãy bắt đầu từ việc khảo sát kỹ lưỡng đặc tính tải của dự án, lập bảng thông số kỹ thuật chi tiết của thiết bị trước khi tiến hành lên sơ đồ bản vẽ layout và đấu nối thực tế.
