Máy Chiller trong công trình: Nguyên lý hoạt động, cấu tạo và lưu ý khi lựa chọn

[thinh vượng 123]

Trong các công trình như trung tâm thương mại, khách sạn, bệnh viện, tòa nhà văn phòng và nhà xưởng, hệ thống làm lạnh cần đáp ứng yêu cầu về công suất, độ ổn định và chi phí vận hành. Chiller là một trong những giải pháp được sử dụng để tạo nước lạnh phục vụ điều hòa không khí hoặc làm mát quy trình sản xuất. Trước khi lập phương án đầu tư, chủ đầu tư và đơn vị thiết kế có thể tham khảo bài viết Máy Chiller Là Gì? Tìm Hiểu Hệ Thống Chiller Làm Mát để nắm rõ hơn về cấu tạo và nguyên lý của hệ thống.

1. Máy Chiller là gì?​

Chiller là thiết bị làm lạnh nước hoặc chất tải lạnh theo một chu trình nhiệt động. Nước sau khi được làm lạnh sẽ được bơm đến các thiết bị trao đổi nhiệt, chẳng hạn dàn lạnh AHU hoặc FCU, để làm mát không khí trong công trình. Với một số ứng dụng công nghiệp, nước lạnh còn được sử dụng để kiểm soát nhiệt độ trong quy trình sản xuất.

Khác với máy điều hòa treo tường thường xử lý không khí trực tiếp tại từng phòng, hệ thống Chiller có thể cung cấp nước lạnh cho nhiều khu vực thông qua mạng đường ống. Cách tổ chức này phù hợp với công trình có tải lạnh lớn hoặc cần quản lý tập trung.

Tuy nhiên, Chiller không phải lúc nào cũng là phương án tối ưu. Việc lựa chọn còn phụ thuộc vào quy mô công trình, tải nhiệt, thời gian vận hành, diện tích bố trí thiết bị và khả năng bảo trì.

2. Cấu tạo cơ bản của hệ thống Chiller​

Một hệ thống Chiller thường gồm cụm máy làm lạnh nước, hệ thống bơm, đường ống nước lạnh, thiết bị trao đổi nhiệt và hệ thống điều khiển. Với loại giải nhiệt nước, hệ thống còn có tháp giải nhiệt và mạch nước giải nhiệt tương ứng.

Máy nén​

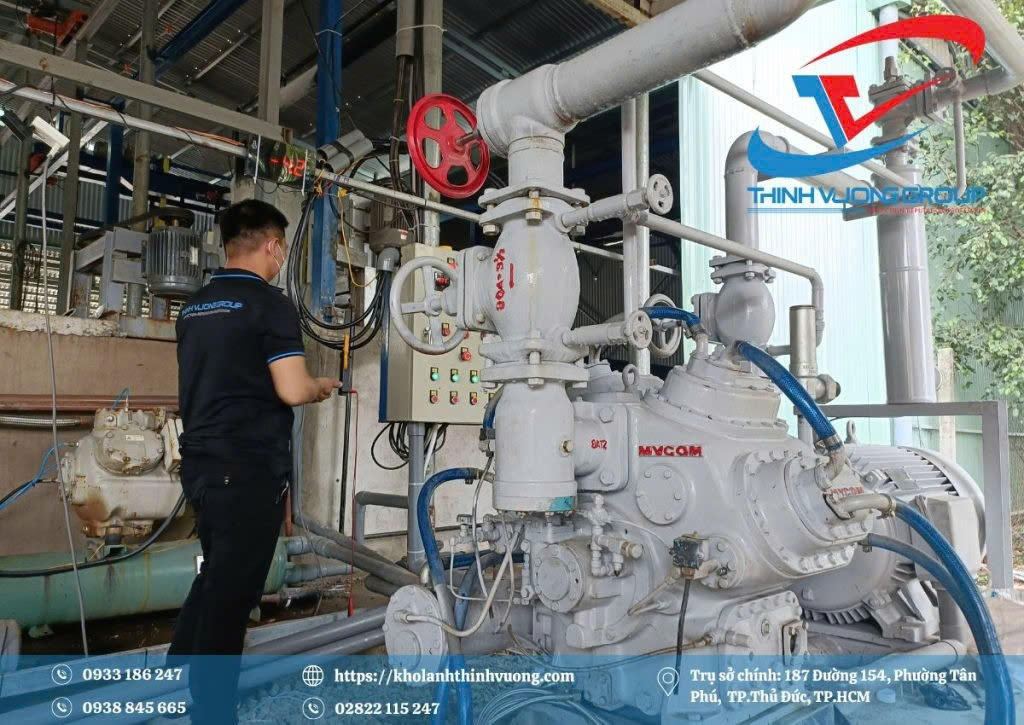

Máy nén tạo chênh lệch áp suất để môi chất lạnh tuần hoàn trong hệ thống. Tùy công suất và cấu hình, thiết bị có thể sử dụng máy nén piston, trục vít hoặc xoắn ốc. Việc lựa chọn cần dựa trên tải lạnh, điều kiện vận hành và dữ liệu kỹ thuật của từng model.

Dàn bay hơi​

Dàn bay hơi là nơi môi chất lạnh hấp thụ nhiệt từ nước. Sau quá trình trao đổi nhiệt, nước được làm lạnh và đưa đến các thiết bị sử dụng. Hiệu quả trao đổi nhiệt phụ thuộc vào thiết kế, lưu lượng nước, chênh lệch nhiệt độ và tình trạng vệ sinh thiết bị.

Dàn ngưng​

Tại dàn ngưng, môi chất thải nhiệt ra môi trường. Với Chiller giải nhiệt gió, nhiệt được truyền trực tiếp ra không khí qua dàn trao đổi nhiệt. Với Chiller giải nhiệt nước, nhiệt được chuyển sang mạch nước giải nhiệt và thường được thải ra môi trường qua tháp giải nhiệt.

Thiết bị tiết lưu và điều khiển​

Thiết bị tiết lưu điều chỉnh trạng thái môi chất trước khi đi vào dàn bay hơi. Các cảm biến, bộ điều khiển và cơ chế bảo vệ giúp giám sát nhiệt độ, áp suất, lưu lượng cùng trạng thái hoạt động của hệ thống.

3. Nguyên lý hoạt động của Chiller​

Chu trình lạnh cơ bản diễn ra theo các bước liên tiếp. Trước tiên, môi chất lạnh hấp thụ nhiệt tại dàn bay hơi, làm giảm nhiệt độ nước. Máy nén hút môi chất và nén lên áp suất cao hơn. Sau đó, môi chất đi qua dàn ngưng để thải nhiệt, rồi qua thiết bị tiết lưu trước khi trở lại dàn bay hơi.

Trong khi đó, nước lạnh được bơm đến AHU hoặc FCU. Tại đây, nước trao đổi nhiệt với không khí, giúp hạ nhiệt độ không gian cần điều hòa. Nước sau khi nhận nhiệt quay trở lại Chiller để tiếp tục được làm lạnh.

Để hệ thống hoạt động ổn định, các bộ phận phải được lựa chọn đồng bộ. Nếu công suất Chiller không phù hợp, lưu lượng nước không đạt hoặc hệ thống điều khiển được thiết kế chưa tốt, hiệu quả làm lạnh và mức tiêu thụ điện đều có thể bị ảnh hưởng.

4. Phân biệt Chiller giải nhiệt gió và giải nhiệt nước​

Chiller giải nhiệt gió sử dụng không khí để thải nhiệt. Thiết bị thường không cần tháp giải nhiệt, giúp giảm một số hạng mục phụ trợ và thuận tiện trong các công trình hạn chế hệ thống nước giải nhiệt. Tuy nhiên, hiệu suất có thể chịu ảnh hưởng đáng kể từ nhiệt độ môi trường và điều kiện thông gió tại vị trí lắp đặt.

Chiller giải nhiệt nước sử dụng mạch nước giải nhiệt, thường kết hợp tháp giải nhiệt. Phương án này cần thêm thiết bị, đường ống và công tác xử lý nước, nhưng có thể phù hợp với các công trình tải lạnh lớn nếu được thiết kế đúng.

Khi so sánh hai phương án, cần đánh giá tổng chi phí đầu tư, điện năng, lượng nước sử dụng, diện tích lắp đặt và chi phí bảo trì. Không nên chọn chỉ dựa trên giá mua cụm máy.

5. Các yếu tố cần tính toán khi thiết kế​

Xác định tải lạnh​

Tải lạnh cần được tính toán từ điều kiện thực tế của công trình. Với tòa nhà, các yếu tố có thể bao gồm số người, thiết bị tỏa nhiệt, bức xạ mặt trời, thông gió và lịch sử dụng. Với nhà máy, cần xem xét đặc điểm dây chuyền, nhiệt lượng phát sinh và yêu cầu nhiệt độ của quy trình.

Chọn thiết bị theo diện tích một cách sơ bộ có thể dẫn đến sai lệch. Tải lạnh nên được xác định bởi đơn vị thiết kế có chuyên môn và được đối chiếu với điều kiện sử dụng dự kiến.

Tính toán lưu lượng nước và đường ống​

Lưu lượng nước lạnh phải đáp ứng công suất trao đổi nhiệt của hệ thống. Đường ống cần được lựa chọn theo lưu lượng, tổn thất áp suất và điều kiện lắp đặt. Bơm nước cũng cần được tính toán phù hợp để tránh tình trạng thiếu lưu lượng hoặc tiêu thụ điện không cần thiết.

Dự toán chi phí tổng thể​

Ngoài cụm Chiller, dự toán cần xem xét bơm, tháp giải nhiệt nếu có, đường ống, van, cách nhiệt, hệ thống điện, tủ điều khiển, thiết bị đầu cuối, nhân công lắp đặt và chạy thử. Phạm vi cung cấp cần được ghi rõ để tránh so sánh các báo giá có cấu hình khác nhau.

6. Vận hành và bảo trì​

Sau khi lắp đặt, hệ thống cần được chạy thử và ghi nhận thông số theo hướng dẫn của nhà sản xuất. Những dữ liệu như nhiệt độ nước vào – ra, áp suất, dòng điện và cảnh báo vận hành sẽ giúp đánh giá tình trạng thiết bị.

Công tác bảo trì nên bao gồm kiểm tra dàn trao đổi nhiệt, lưu lượng nước, bơm, hệ thống điện, cảm biến và các thiết bị bảo vệ. Với hệ thống giải nhiệt nước, cần quan tâm đến chất lượng nước và tình trạng tháp giải nhiệt để hạn chế cáu cặn hoặc suy giảm khả năng trao đổi nhiệt.

7. Kết luận​

Chiller là giải pháp làm lạnh phù hợp với nhiều công trình có nhu cầu điều hòa tập trung hoặc làm mát quy trình. Để lựa chọn đúng, cần xem xét đồng thời tải lạnh, phương án giải nhiệt, thiết bị phụ trợ, điện năng và chi phí bảo trì. Việc phối hợp giữa đơn vị thiết kế, nhà cung cấp và đội ngũ thi công từ giai đoạn đầu sẽ giúp hạn chế phát sinh và nâng cao hiệu quả vận hành.
