Trong kỹ thuật cơ điện, việc nhầm lẫn hoặc đánh đồng tiêu chuẩn giữa hệ thống điện công nghiệp và điện dân dụng là một sai lầm nghiêm trọng. Sự nhầm lẫn này không chỉ dẫn đến nguy cơ cháy nổ, phá hủy thiết bị do chọn sai dòng cắt mà còn gây lãng phí ngân sách đầu tư rất lớn.
Tủ điện công nghiệp và tủ điện dân dụng có sự khác biệt cốt lõi về bản chất tải, môi trường vận hành, công suất chịu tải và các tiêu chuẩn kỹ thuật bắt buộc áp dụng. Bài viết này phân tích toàn diện dưới góc nhìn chuyên gia để giúp kỹ sư và chủ đầu tư định hình rõ ràng ranh giới kỹ thuật giữa hai loại tủ điện này.
1. Định nghĩa và tổng quan về ranh giới kỹ thuật
Hiểu rõ định nghĩa bản chất và phân vùng ứng dụng của từng loại tủ điện là bước đầu tiên để tối ưu hóa thiết kế hệ thống.1.1. Bản chất của tủ điện công nghiệp
Tủ điện công nghiệp là tổ hợp các thiết bị đóng cắt, bảo vệ, đo lường, điều khiển và truyền thông được tích hợp trong một lớp vỏ cơ khí chuyên dụng. Hệ thống này vận hành trên lưới điện điện áp cao, chủ yếu là điện ba pha, để cấp nguồn và điều khiển cho các phụ tải công suất lớn như động cơ, máy nén, lò luyện công nghiệp hoặc toàn bộ dây chuyền nhà máy.Tủ công nghiệp đòi hỏi cấu trúc phân khoang cơ khí rõ ràng theo các tiêu chuẩn Form tủ khắt khe nhằm đảm bảo tính liên tục vận hành, cho phép bảo trì từng phần mà không cần cắt điện toàn bộ hệ thống.
1.2. Bản chất của tủ điện dân dụng
Tủ điện dân dụng, thường gọi là tủ điện tầng hoặc tủ điện tổng gia đình, là tủ điện cỡ nhỏ chứa các thiết bị đóng cắt cơ bản để bảo vệ các mạch nhánh cuối. Tủ điện này hoạt động chủ yếu trên lưới điện một pha, quản lý các tải sinh hoạt có đặc tính dòng điện thấp và tính chất khởi động đơn giản như đèn chiếu sáng, điều hòa không khí, bình nước nóng và ổ cắm.Thiết kế của tủ điện dân dụng ưu tiên tối đa tính thẩm mỹ, sự nhỏ gọn để lắp đặt âm tường và độ an toàn tuyệt đối chống giật điện cho người sử dụng không có chuyên môn kỹ thuật.
2. Các tiêu chí khác biệt cốt lõi về thông số kỹ thuật
Sự khác biệt về hiệu suất và khả năng chịu tải giữa hai loại tủ điện được thể hiện trực tiếp qua các thông số phần cứng được tính toán khi thiết kế.2.1. Cấp điện áp và dòng điện định mức
Tủ điện công nghiệp vận hành phổ biến ở cấp điện áp ba pha từ 380V đến 690V, dòng điện định mức của hệ thống thanh cái và thiết bị đóng cắt chính có thể lên tới 6300A đối với các tủ phân phối tổng MSB. Hệ thống này phải chịu tải liên tục 24/7 dưới sự thay đổi liên tục của các dòng phụ tải động cơ nặng.Tủ điện dân dụng vận hành ở cấp điện áp một pha 220V hoặc ba pha dân dụng công suất thấp, dòng điện định mức tổng thường chỉ dao động từ 32A đến tối đa 100A, phù hợp với công suất tiêu thụ của một hộ gia đình hoặc một văn phòng làm việc quy mô nhỏ.
2.2. Dòng cắt ngắn mạch

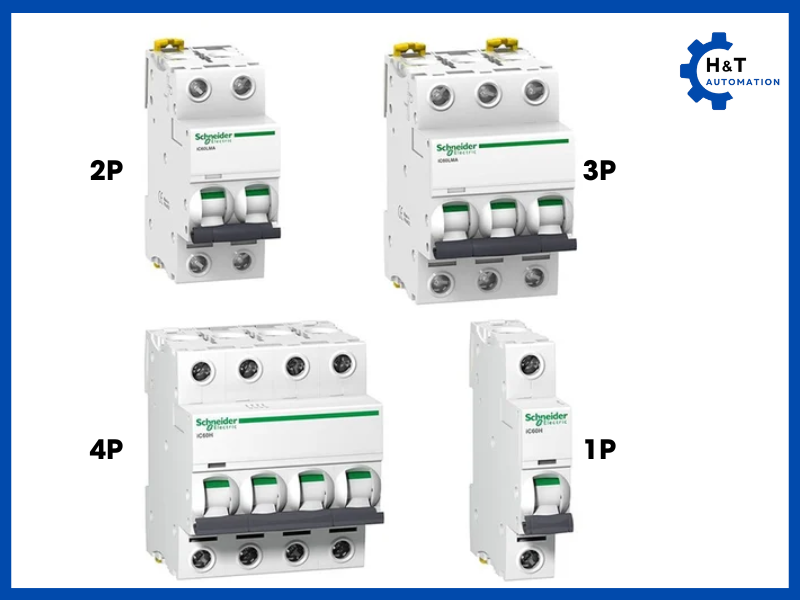

Dòng cắt ngắn mạch là thông số phân định rõ ràng nhất cấp độ kỹ thuật giữa hai hệ thống. Tủ điện công nghiệp sử dụng các thiết bị đóng cắt có dòng cắt cực cao, từ 25kA, 50kA cho đến 100kA, nhờ vào các thiết bị như máy cắt không khí ACB và Aptomat khối MCCB nhằm triệt tiêu các dòng sự cố khổng lồ phát sinh gần trạm biến áp.Tủ điện dân dụng chỉ sử dụng các Aptomat tép MCB có dòng cắt ngắn mạch thấp, dao động từ 4.5kA đến tối đa 10kA, do vị trí lắp đặt ở xa nguồn tổng, điện trở đường dây lớn làm suy giảm đáng kể cường độ dòng sự cố.
2.3. Cấp bảo vệ vỏ tủ (Tiêu chuẩn IP)
Vỏ tủ điện công nghiệp chế tạo bằng thép tấm dày từ 1.5mm đến 2.5mm, phủ sơn tĩnh điện chuyên dụng hoặc làm bằng inox 304. Vỏ tủ bắt buộc đạt tiêu chuẩn từ IP54 đến IP65 để chống lại sự xâm nhập của bụi mịn xưởng gỗ, hơi ẩm nhà máy thực phẩm và các tia nước áp lực cao ngoài trời.Vỏ tủ điện dân dụng thường làm bằng nhựa chống cháy hoặc tôn mỏng mạ kẽm, thiết kế nhẹ để lắp âm tường. Cấp bảo vệ của tủ dân dụng chỉ cần đạt IP30 hoặc IP41 vì môi trường lắp đặt trong nhà luôn khô ráo, sạch sẽ và không có rủi ro va đập cơ học nặng.
3. Hệ thống thiết bị tích hợp và công nghệ điều khiển
Sự khác biệt về thiết bị bên trong phản ánh độ phức tạp về công nghệ vận hành giữa môi trường nhà máy tự động hóa và môi trường sinh hoạt dân dụng.3.1. Thiết bị đóng cắt và bảo vệ đặc thù

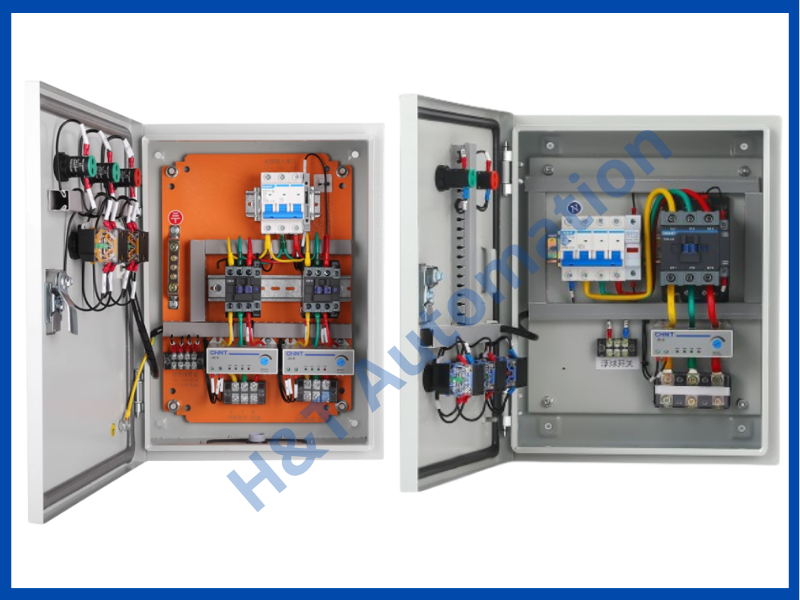

Tủ điện công nghiệp tích hợp các thiết bị đóng cắt cơ khí và điện tử hạng nặng bao gồm ACB, MCCB, các bộ khởi động từ contactor phối hợp rơ le nhiệt, rơ le bảo vệ pha, bảo vệ mất trung tính chuyên dụng của các hãng Schneider, Siemens hay ABB.Tủ điện dân dụng chủ yếu sử dụng MCB kết hợp với các rơ le chống dòng rò như RCCB hoặc RCBO nhằm phát hiện các dòng rò siêu nhỏ ở ngưỡng mili ampe, bảo vệ an toàn tính mạng cho con người khi vô tình chạm vào vỏ thiết bị rò điện.
3.2. Thiết bị điều khiển và tự động hóa

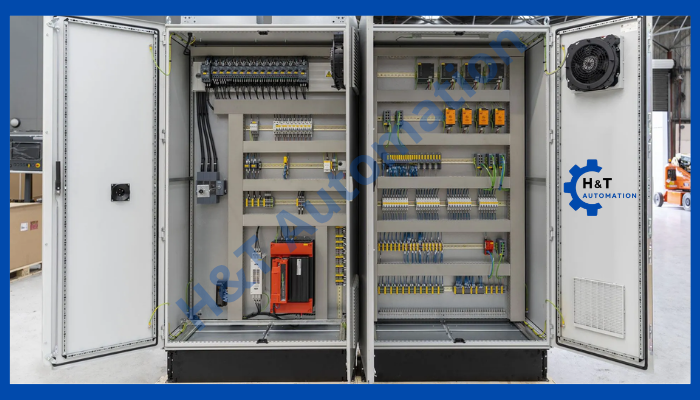

Tủ điện công nghiệp là không gian ứng dụng của các công nghệ tự động hóa phức tạp. Bên trong tủ chứa bộ vi xử lý điều khiển lập trình PLC của Siemens hay Mitsubishi, các module mở rộng thu thập dữ liệu đầu vào và đầu ra, bộ nguồn tổ ong cách ly nhiễu và hệ thống rơ le đệm trung gian. Tủ điện này vận hành tự động theo thuật toán logic và giám sát trạng thái qua màn hình đồ họa HMI gắn trên cánh tủ.Tủ điện dân dụng không tích hợp hệ thống điều khiển thông minh dạng lập trình vi xử lý, nếu có thì chỉ dừng lại ở các thiết bị đóng cắt dạng cơ học đơn giản như công tắc hẹn giờ timer kỹ thuật số hoặc các bộ điều khiển nhà thông minh smart switch điều khiển bật tắt từ xa qua sóng không dây công suất thấp.
3.3. Giao thức truyền thông và kết nối hệ thống
Hệ thống tủ điện công nghiệp hoạt động như một mắt xích trong mạng lưới nhà máy thông minh. Tủ tích hợp các thiết bị truyền thông như switch công nghiệp, bộ chuyển đổi giao thức mạng để truyền tải dữ liệu liên tục theo các chuẩn mạng công nghiệp như Profibus, Profinet, Modbus TCP/IP về hệ thống máy tính giám sát SCADA trung tâm.Tủ điện dân dụng hoàn toàn cô lập về mặt truyền thông dữ liệu kỹ thuật, không có nhu cầu kết nối mạng nội bộ và dữ liệu vận hành không được thu thập hay lưu trữ tập trung.
4. Tiêu chuẩn thiết kế, thử nghiệm và lắp đặt bắt buộc
Mức độ nghiêm ngặt trong quy chuẩn pháp lý và kỹ thuật chế tạo tạo nên khoảng cách lớn về chất lượng giữa hai loại tủ.4.1. Tiêu chuẩn áp dụng (IEC so với TCVN dân dụng)
Tủ điện công nghiệp bắt buộc phải được thiết kế, gia công và thử nghiệm nghiêm ngặt theo tiêu chuẩn quốc tế IEC 61439-1&2 về hệ thống tủ đóng cắt hạ thế. Mọi kết cấu cơ khí, độ tăng nhiệt thanh cái và khoảng cách phóng điện đều phải được tính toán, kiểm định khắt khe trước khi xuất xưởng.Tủ điện dân dụng tuân thủ các quy chuẩn xây dựng và tiêu chuẩn kỹ thuật điện dân dụng cơ bản của Việt Nam như TCVN 7447, tập trung chủ yếu vào quy định an toàn đi dây, chọn tiết diện dây dẫn theo tải sinh hoạt và nối đất bảo vệ cơ bản.
4.2. Quy trình kiểm thử và nghiệm thu
Tủ điện công nghiệp phải trải qua quy trình nghiệm thu FAT tại xưởng và SAT tại công trường bao gồm đo điện trở cách điện bằng đồng hồ Megomet ở cấp điện áp cao, kiểm tra lực siết ốc bằng cờ lê lực chuyên dụng, kiểm tra thông mạch hệ thống tiếp địa và cấp nguồn giả lập để test toàn bộ logic điều khiển của PLC.Tủ điện dân dụng chỉ cần thực hiện quy trình kiểm tra thông mạch cơ bản bằng đồng hồ vạn năng, kiểm tra rò điện ra vỏ bằng bút thử điện và đóng ngắt thử nghiệm các MCB nhánh xem có cấp nguồn đúng đến các phòng hay không.
5. Phân tích đối chiếu các đặc tính kỹ thuật cốt lõi
Để có cái nhìn trực diện nhất, chúng ta có thể phân tích sâu các thông số hoạt động thông qua sự đối lập về môi trường và mục tiêu vận hành.Về mặt vị trí và nguồn cấp, tủ điện công nghiệp đóng vai trò tiếp nhận nguồn điện trực tiếp từ các trạm biến áp, xử lý điện áp ba pha dải rộng với dòng định mức khổng lồ và dòng cắt ngắn mạch rất cao. Ngược lại, tủ điện dân dụng chỉ tiếp nhận nguồn điện thứ cấp từ lưới điện phân phối, xử lý dòng điện nhỏ dưới một trăm ampe với dòng cắt thấp và chỉ chịu trách nhiệm bảo vệ các thiết bị gia dụng đầu cuối.
Về mặt kết cấu vật lý, vỏ tủ công nghiệp đòi hỏi độ dày cơ khí lớn và cấp bảo vệ IP cao để kháng bụi, kháng nước xối từ môi trường sản xuất khắc nghiệt. Trong khi đó, tủ dân dụng chú trọng thiết kế mỏng nhẹ, tối ưu không gian âm tường nhằm đạt tính thẩm mỹ tối đa trong kiến trúc nội thất sinh hoạt.
6. Phân tích tình huống thực tế và các lỗi triển khai thường gặp
Kinh nghiệm triển khai từ các công trình cho thấy việc áp đặt sai tiêu chuẩn luôn dẫn đến những hậu quả nghiêm trọng về kỹ thuật.6.1. Tình huống thực tế tại nhà máy sản xuất thức ăn chăn nuôi
Tại một nhà máy sản xuất thức ăn chăn nuôi ở Đồng Nai, đơn vị thầu phụ đã sử dụng vỏ tủ điện dân dụng loại mỏng và các thiết bị MCB thông thường để lắp đặt cho khu vực điều khiển hệ thống băng tải cám. Sau hai tháng vận hành, do môi trường nhà máy có nồng độ bụi mịn cực cao, bụi bám sâu vào tiếp điểm của các MCB gây ra hiện tượng phóng điện nổ cháy toàn bộ tủ điện.Biện pháp khắc phục sau đó là bắt buộc phải thay thế bằng tủ điện công nghiệp đạt chuẩn IP55, vỏ tủ hai lớp cửa, toàn bộ thiết bị bảo vệ chuyển sang dòng MPCB chuyên dụng cho động cơ của hãng Schneider và cách ly hoàn toàn bụi bẩn bên ngoài.
6.2. Lỗi lựa chọn thiết bị sai dòng cắt ngắn mạch
Một lỗi phổ biến của các kỹ sư mới vào nghề là chọn mua thiết bị đóng cắt cho tủ điện công nghiệp đặt ngay sau trạm biến áp nhưng lại chọn dòng cắt ngắn mạch chỉ 6kA giống như thông số của tủ dân dụng. Khi xảy ra sự cố đoản mạch dòng lớn ở đầu nguồn, áp lực hồ quang vượt quá khả năng chịu đựng của thiết bị, dẫn đến việc Aptomat bị nổ tung, không thể cách ly sự cố và phá hủy toàn bộ hệ thống cáp điện động lực xung quanh.Kết luận và khuyến nghị từ Kỹ sư
Tủ điện công nghiệp và tủ điện dân dụng được sinh ra cho hai thế giới kỹ thuật hoàn toàn khác biệt. Tủ điện công nghiệp tối ưu hóa cho công suất, độ bền bỉ trong môi trường khắc nghiệt và tính năng điều khiển thông minh tự động. Trong khi đó, tủ điện dân dụng tối ưu hóa cho giá thành, sự nhỏ gọn, tính thẩm mỹ và an toàn trực tiếp cho con người.Khi thiết kế và thi công, tuyệt đối không được hạ cấp tiêu chuẩn thiết bị công nghiệp xuống mức dân dụng để cắt giảm chi phí. Đối với các hệ thống có động cơ, có biến tần băm xung hoặc môi trường nhiều bụi ẩm, việc sử dụng tủ điện đạt chuẩn công nghiệp IEC là ranh giới bắt buộc để bảo vệ an toàn cho toàn bộ công trình.
