Thiết kế và lắp đặt tủ điện điều khiển PLC: Hướng dẫn kỹ thuật chuyên sâu

[H&T Automation]

[BGCOLOR=rgba(0, 0, 0, 0)]Trong kỷ nguyên công nghiệp 4.0, tủ điện điều khiển PLC (Programmable Logic Controller) đóng vai trò là "bộ não" trung tâm, điều hành toàn bộ quy trình sản xuất từ đơn giản đến phức tạp. Việc thiết kế và lắp đặt một hệ thống tủ điện PLC đúng tiêu chuẩn không chỉ đảm bảo sự ổn định của dây chuyền mà còn tối ưu hóa chi phí vận hành và bảo trì. Bài viết này cung cấp cái nhìn chuyên sâu từ góc độ kỹ sư tích hợp hệ thống, giúp bạn nắm vững quy trình từ khâu khảo sát đến bàn giao thực tế.[/BGCOLOR]​

[BGCOLOR=rgba(0, 0, 0, 0)]

[/BGCOLOR]

1. Tủ điện điều khiển PLC là gì?​

Tủ điện điều khiển PLC là một hệ thống tích hợp bao gồm bộ điều khiển lập trình (PLC) làm trung tâm, cùng các thiết bị đóng cắt, bảo vệ và kết nối ngoại vi. Khác với tủ điều khiển relay truyền thống sử dụng dây nối cứng để tạo logic, tủ PLC sử dụng phần mềm để thiết lập các thuật toán điều khiển.
Về mặt kỹ thuật, PLC tiếp nhận tín hiệu từ các thiết bị đầu vào (Input) như cảm biến, nút nhấn, công tắc hành trình, sau đó xử lý dữ liệu theo chương trình đã nạp và xuất lệnh điều khiển tới các thiết bị đầu ra (Output) như biến tần, motor, van điện từ hay xylanh khí nén.
Ví dụ thực tế: Trong một hệ thống xử lý nước thải, tủ điện PLC sẽ nhận tín hiệu từ cảm biến đo mức và cảm biến pH. Nếu mực nước vượt ngưỡng, PLC sẽ ra lệnh đóng contactor để khởi động bơm xả, đồng thời điều khiển bơm định lượng hóa chất dựa trên nồng độ pH đo được.

​

2. Cấu tạo của tủ điện điều khiển PLC​

Một tủ điện PLC tiêu chuẩn không chỉ có bộ điều khiển mà còn là sự kết hợp của nhiều nhóm linh kiện có chức năng riêng biệt. Việc phân loại cấu tạo giúp kỹ sư dễ dàng bảo trì và xử lý sự cố (troubleshooting).

Nhóm thiết bị điều khiển trung tâm​

• PLC (CPU Module): Các dòng phổ biến như Siemens S7-1200/1500, Mitsubishi FX5U/Q-Series, Schneider M221...
• Module mở rộng (I/O Modules): Mở rộng số lượng chân Digital Input (DI), Digital Output (DO), Analog Input (AI), Analog Output (AO).
• Module truyền thông: Hỗ trợ các chuẩn Modbus RTU/TCP, Profibus, Profinet, EtherCAT để kết nối với SCADA hoặc các thiết bị thông minh khác.

Nhóm thiết bị đóng cắt và bảo vệ​

• MCCB/MCB: Aptomat tổng và Aptomat nhánh để bảo vệ quá tải, ngắn mạch.
• Contactor (Khởi động từ): Điều khiển đóng cắt các phụ tải công suất lớn như động cơ.
• Relay trung gian: Cách ly giữa tín hiệu điều khiển dòng nhỏ của PLC và mạch động lực.

Nhóm thiết bị giao tiếp người - máy (HMI)​

• Màn hình cảm ứng HMI (Human Machine Interface) lắp trên cánh tủ, cho phép người vận hành theo dõi trạng thái hệ thống, cài đặt thông số và kiểm tra lỗi.

Nhóm phụ trợ và vật tư lắp đặt​

• Bộ nguồn (Power Supply): Chuyển đổi từ 220VAC sang 24VDC cấp nguồn cho PLC và cảm biến.
• Cầu đấu (Terminal blocks): Điểm kết nối dây điện giữa trong tủ và ngoài hiện trường.
• Máng điện (Wiring duct): Định hình và đi dây gọn gàng.
• Hệ thống thông gió: Quạt hút và lọc bụi để đảm bảo nhiệt độ làm việc cho linh kiện điện tử.

Thiết bị	Chức năng chính	Lưu ý kỹ thuật
PLC	Xử lý logic	Chọn dòng có tốc độ quét (Scan time) phù hợp
Nguồn 24VDC	Cấp nguồn điều khiển	Nên chọn dư tải 20-30% để đảm bảo độ bền
Relay cách ly	Bảo vệ ngõ ra PLC	Tránh đấu trực tiếp Output PLC vào tải cảm (cuộn coil)

3. Quy trình thiết kế và lắp đặt tủ điện điều khiển PLC​

Để một hệ thống vận hành trơn tru, quy trình triển khai phải tuân thủ nghiêm ngặt các bước từ khảo sát hiện trường đến chạy thử.

Bước 1: Khảo sát yêu cầu​

Đây là giai đoạn quan trọng nhất để xác định quy mô hệ thống. Kỹ sư cần làm rõ:

• Số lượng I/O: Bao nhiêu tín hiệu số, bao nhiêu tín hiệu analog (4-20mA, 0-10V)?
• Yêu cầu công nghệ: Hệ thống cần điều khiển PID, điều khiển vị trí (Servo/Step) hay chỉ là logic On/Off?
• Môi trường lắp đặt: Nhà máy có nhiều bụi, độ ẩm cao hay hóa chất ăn mòn hay không? Điều này quyết định vật liệu vỏ tủ (Sơn tĩnh điện hay Inox 304).

Bước 2: Thiết kế tủ điện PLC​

Sử dụng các phần mềm chuyên dụng như EPLAN Electric P8 hoặc AutoCAD Electrical để thiết kế:

• Sơ đồ nguyên lý (Schematic Diagram): Chi tiết cách đấu nối nguồn, mạch điều khiển và mạch động lực.
• Sơ đồ bố trí thiết bị (Layout Diagram): Sắp xếp linh kiện trong tủ tối ưu về không gian và tản nhiệt.
• Bảng kê vật tư (BOM): Liệt kê chi tiết mã hàng, số lượng, thương hiệu.

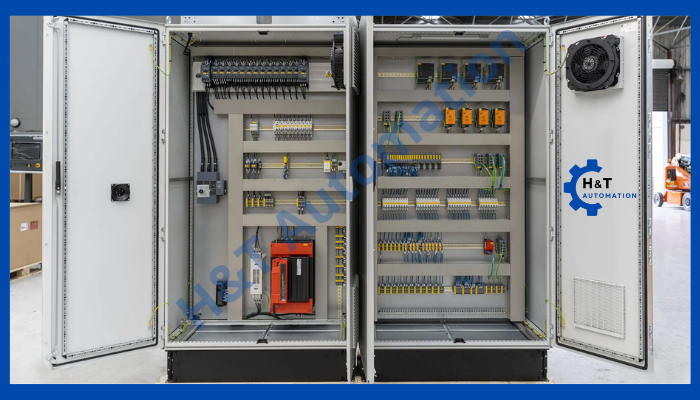

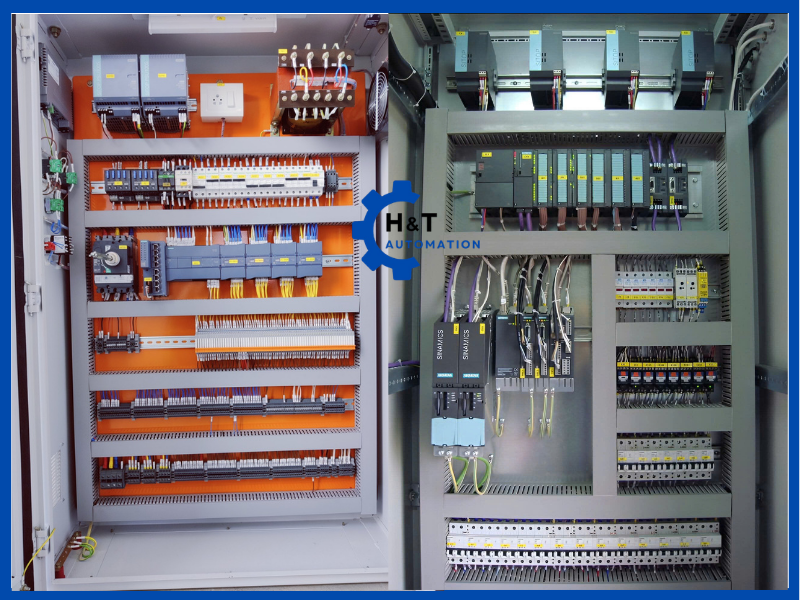

Bước 3: Gia công và lắp đặt​

Quá trình lắp lắp ráp cơ khí và đấu nối dây:

1. Gá thiết bị: Lắp Din-rail, máng điện và các linh kiện lên tấm panel theo layout.
2. Đi dây (Wiring): Dây động lực và dây điều khiển nên đi riêng để tránh nhiễu. Sử dụng đầu cosse (cord-end terminal) và nhãn đánh số dây (ferrule) để dễ kiểm soát.
3. Kiểm tra nguội: Dùng đồng hồ VOM kiểm tra thông mạch, đảm bảo không có hiện tượng ngắn mạch trước khi cấp nguồn.

Bước 4: Lập trình PLC và HMI​

Viết chương trình điều khiển dựa trên lược đồ công nghệ:

• Lập trình Ladder (LD) hoặc SCL/ST: Tùy vào độ phức tạp của bài toán.
• Cấu hình truyền thông: Thiết lập địa chỉ IP, tốc độ Baudrate cho các thiết bị trong mạng.
• Thiết kế giao diện HMI: Tạo các nút nhấn, biểu đồ (Trend), bảng báo lỗi (Alarm) trực quan.

Bước 5: Chạy thử và bàn giao​

• Chạy thử không tải (Cold Commissioning): Kiểm tra xem PLC có nhận đúng tín hiệu cảm biến và xuất lệnh ra relay/contactor hay không.
• Chạy thử có tải (Hot Commissioning): Kết nối với động cơ, máy móc thực tế và tinh chỉnh các tham số (ví dụ: thông số PID cho biến tần).
• Đào tạo & Bàn giao: Hướng dẫn vận hành và cung cấp tài liệu bản vẽ hoàn công.

4. Tiêu chí kỹ thuật khi thiết kế tủ điện điều khiển PLC​

Một tủ điện chuyên nghiệp cần đáp ứng các tiêu chuẩn khắt khe về an toàn và vận hành:

1. Tiêu chuẩn về vỏ tủ: Cần đạt cấp bảo vệ IP (Ingress Protection) phù hợp. Trong nhà xưởng thông thường là IP42 hoặc IP54, ngoài trời cần IP65.
2. Chống nhiễu tín hiệu: Đây là lỗi thường gặp nhất trong tự động hóa.
   • Sử dụng cáp xoắn đôi có bọc kim (Shielded cable) cho tín hiệu Analog và truyền thông.
   • Tiếp địa (Earthing) đúng cách: Tách biệt tiếp địa động lực và tiếp địa điều khiển.
3. Khả năng mở rộng: Luôn dự phòng ít nhất 10-20% số lượng chân I/O và không gian trên Din-rail để nâng cấp sau này.
4. Nhãn mác rõ ràng: Tất cả dây dẫn và thiết bị phải có nhãn trùng khớp với bản vẽ kỹ thuật. Điều này giúp giảm 70% thời gian xử lý sự cố.

5. Ứng dụng của tủ điện điều khiển PLC​

Nhờ tính linh hoạt và độ tin cậy cao, tủ PLC có mặt trong hầu hết các ngành công nghiệp:

• Ngành xử lý nước: Điều khiển trạm bơm, hệ thống lọc RO, xử lý nước thải tập trung.
• Dây chuyền sản xuất thực phẩm: Điều khiển lò sấy, hệ thống chiết rót đóng chai, băng tải phân loại sản phẩm.
• Ngành nhựa & Cao su: Điều khiển máy ép nhựa, máy đùn, hệ thống làm mát trung tâm (Chiller).
• Hệ thống HVAC: Điều khiển quạt AHU, tháp giải nhiệt, điều hòa trung tâm cho các tòa nhà lớn.
• Máy công cụ: Tích hợp vào các máy cắt CNC, máy chấn, máy dập tự động.

6. Lợi ích khi sử dụng tủ điện PLC​

Mặc dù chi phí đầu tư ban đầu cao hơn so với điều khiển relay truyền thống, nhưng tủ PLC mang lại những lợi ích vượt trội dài hạn:

• Độ tin cậy vượt trội: Loại bỏ hàng trăm tiếp điểm cơ khí của relay trung gian, giảm thiểu nguy cơ hỏng hóc do mòn tiếp điểm.
• Dễ dàng thay đổi logic: Khi muốn thay đổi quy trình sản xuất, kỹ sư chỉ cần chỉnh sửa code trên máy tính thay vì phải đi lại dây toàn bộ tủ điện.
• Khả năng giám sát từ xa: Tích hợp SCADA hoặc IoT giúp quản lý nhà máy có thể theo dõi tình trạng máy móc qua Smartphone/Tablet ở bất cứ đâu.
• Chẩn đoán lỗi thông minh: PLC có khả năng báo chính xác vị trí cảm biến bị lỗi hoặc thiết bị ngoại vi gặp sự cố thông qua màn hình HMI.

Kết bài​

Thiết kế và lắp đặt tủ điện điều khiển PLC là một quá trình đòi hỏi sự kết hợp nhuần nhuyễn giữa kiến thức điện công nghiệp và tư duy lập trình hệ thống. Một chiếc tủ điện tốt không chỉ là lắp đúng, chạy được mà còn phải đạt thẩm mỹ, dễ bảo trì và vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
Đối với các doanh nghiệp đang có ý định nâng cấp hệ thống tự động hóa, việc đầu tư vào một giải pháp PLC chuẩn hóa ngay từ đầu chính là chìa khóa để tối ưu năng suất và khẳng định vị thế trong chuỗi cung ứng hiện đại. Nếu bạn đang bắt đầu một dự án mới, hãy luôn ưu tiên khâu khảo sát và lựa chọn thiết bị từ các thương hiệu uy tín để đảm bảo tính sẵn có của linh kiện thay thế trong tương lai.
