[BGCOLOR=rgba(0, 0, 0, 0)]Lắp đặt tủ điện công nghiệp không chỉ dừng lại ở việc đấu nối thiết bị để hệ thống hoạt động, mà quan trọng hơn là đảm bảo hệ thống vận hành an toàn, tin cậy theo các tiêu chuẩn quốc tế và quốc gia. Một sai sót nhỏ trong việc tính toán dòng rò, chọn tiết diện dây hay phân bổ layout thiết bị có thể dẫn đến sự cố cháy nổ, gây nguy hiểm cho người vận hành và thiệt hại tài sản khổng lồ.[/BGCOLOR]
Bài viết này tập trung vào các khía cạnh kỹ thuật thực chiến, đối chiếu trực tiếp với các tiêu chuẩn như IEC 61439, IEC 60204-1 và TCVN, nhằm cung cấp một bộ khung kiến thức chuẩn hóa cho kỹ sư cơ điện và tự động hóa.1. Hệ thống tiêu chuẩn cốt lõi trong lắp đặt tủ điện
Trước khi bắt tay vào thi công, kỹ sư cần xác định các tiêu chuẩn làm kim chỉ nam. Việc tuân thủ tiêu chuẩn giúp tủ điện vượt qua các bài kiểm tra (test report) khắt khe và đảm bảo tính tương thích toàn cầu.1.1 Tiêu chuẩn IEC 61439 – "Xương sống" của tủ điện hạ thế

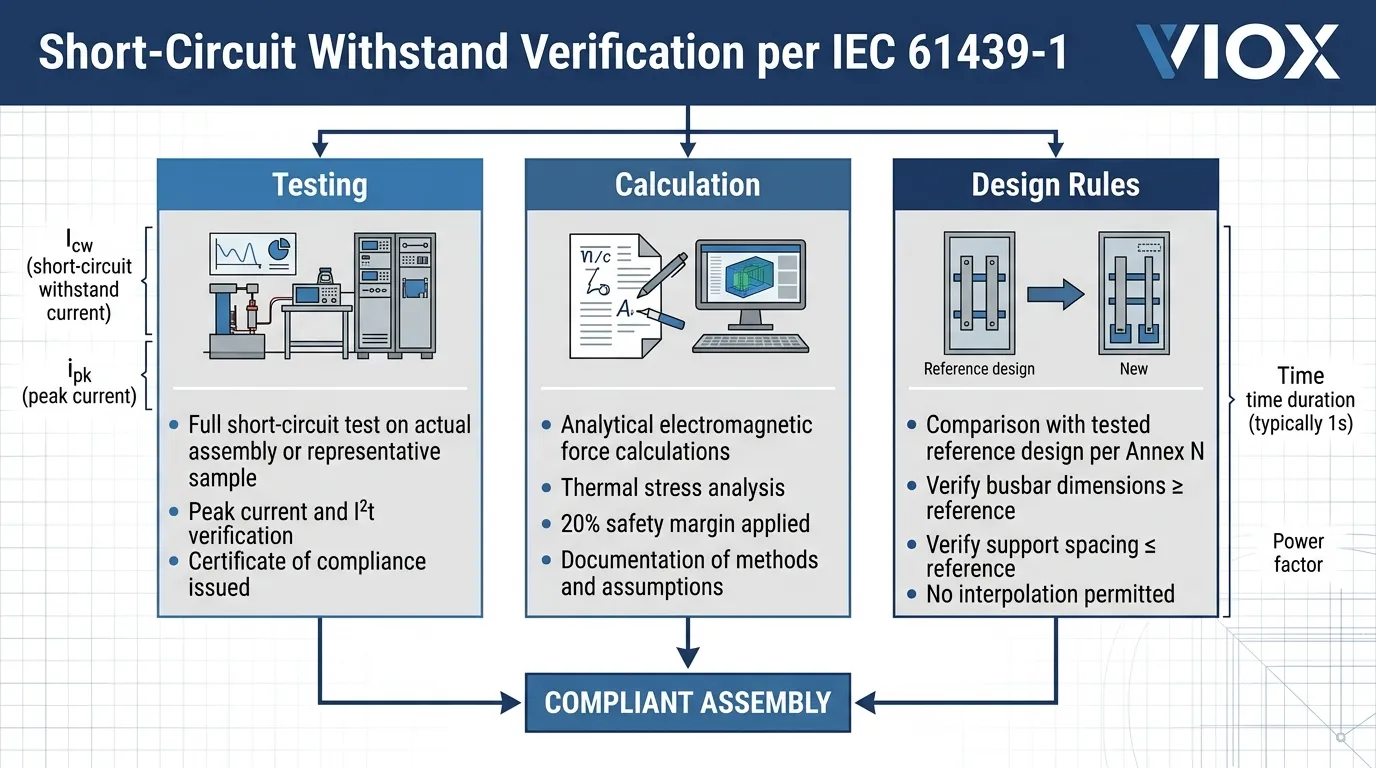

Tiêu chuẩn IEC 61439 thay thế cho IEC 60439, quy định chi tiết về lắp ráp tủ điện đóng cắt và điều khiển hạ thế. Tiêu chuẩn này nhấn mạnh vào việc kiểm chứng thiết kế qua các bài thử nghiệm về độ tăng nhiệt, đặc tính ngắn mạch và độ bền điện môi.- Điểm lưu ý: Phải đảm bảo khoảng cách rò (creepage distance) và khoảng cách cách điện trong không khí (clearance distance) để tránh phóng điện hồ quang giữa các pha.
- Ứng dụng: Khi lắp đặt tủ phân phối tổng MSB cho các tòa nhà hoặc nhà máy, việc tuân thủ IEC 61439-1 & 2 là bắt buộc để đảm bảo tủ chịu được dòng ngắn mạch định mức ($I_{cw}$).
1.2 Tiêu chuẩn IEC 60204-1 về an toàn máy móc
Đối với các tủ điện điều khiển máy (tích hợp PLC, biến tần), IEC 60204-1 là tiêu chuẩn quan trọng nhất. Nó quy định về việc bảo vệ chống điện giật, bảo vệ thiết bị và cách bố trí các nút dừng khẩn cấp (Emergency Stop).- Thực tế triển khai: Màu sắc dây dẫn phải tuân thủ nghiêm ngặt (Ví dụ: Dây PE màu vàng-xanh, dây mạch điều khiển AC màu đỏ hoặc đen, dây DC màu xanh dương).
1.3 Tiêu chuẩn quốc gia TCVN
Tại Việt Nam, các quy định như TCVN 9206:2012 về đặt thiết bị điện trong nhà ở và công trình công cộng thường được tham chiếu. Tuy nhiên, trong công nghiệp, kỹ sư thường ưu tiên các tiêu chuẩn IEC do tính cập nhật và khắt khe hơn.2. Thiết kế Layout và bố trí thiết bị đảm bảo an toàn nhiệt
Nhiệt độ là kẻ thù số một của các linh kiện điện tử như PLC Siemens S7-1500 hay các bộ Driver Servo Mitsubishi. Một bố cục (layout) sai sẽ tạo ra các "điểm nóng" (hotspots) cục bộ, gây treo hệ thống hoặc hư hỏng linh kiện.2.1 Phân vùng thiết bị theo mức phát nhiệt
Nguyên tắc cơ bản là lắp đặt các thiết bị phát nhiệt lớn ở phía trên hoặc có luồng thông gió trực tiếp, trong khi các thiết bị nhạy cảm nhiệt đặt ở phía dưới.- Nhóm phát nhiệt cao: Biến tần (Inverter), điện trở xả, khởi động mềm, Contactor công suất lớn.
- Nhóm nhạy cảm nhiệt: PLC, HMI, Module Analog, Sensor Controller.
- Ví dụ thực tế: Trong tủ điều khiển hệ thống bơm tăng áp sử dụng biến tần Schneider ATV312, biến tần phải được lắp đặt phía trên cùng gần quạt hút, hoặc lắp trong một khoang riêng có khe thông gió đối lưu.
2.2 Khoảng cách lắp đặt (Clearance) chuẩn kỹ thuật
Kỹ sư thường mắc lỗi lắp các biến tần sát nhau để tiết kiệm diện tích tủ. Điều này vi phạm quy định về tản nhiệt của nhà sản xuất.- Biến tần/Servo: Thường yêu cầu khoảng cách trống phía trên và phía dưới tối thiểu 100mm - 150mm.
- Máng điện (Wiring Duct): Không nên đổ đầy dây quá 70% không gian máng để đảm bảo không khí vẫn có thể lưu thông và tản nhiệt cho lõi dây.
2.3 Hệ thống thông gió và làm mát chủ động
Dựa vào tổng công suất tổn hao ($P_{loss}$) của tất cả thiết bị, kỹ sư phải tính toán lưu lượng gió (CFM) cần thiết cho quạt hút.- Tính toán: Nếu nhiệt độ môi trường quá cao (trên 40°C) hoặc tủ lắp ngoài trời, việc sử dụng máy lạnh chuyên dụng cho tủ điện (Control Box Air Conditioner) là giải pháp an toàn nhất để bảo vệ PLC và các Board mạch.
3. Tiêu chuẩn đấu nối và quản lý cáp (Wiring & Cabling)
Đấu nối là khâu dễ xảy ra lỗi nhất. Một đầu cốt (ferrule) bấm lỏng có thể gây ra hiện tượng phát nhiệt tại điểm tiếp xúc, dẫn đến chảy nhựa và hỏa hoạn.3.1 Lựa chọn tiết diện dây và màu dây
Việc chọn tiết diện dây dựa trên dòng điện định mức và sụt áp trên đường dây ($ \Delta U $).- Mạch động lực: Theo bảng tra dòng điện (thường lấy mật độ dòng $ J = 4-6 A/mm^2 $ cho dây đồng trong tủ).
- Mạch điều khiển: Thường dùng dây 0.5mm2 đến 1.5mm2.
- Mạch tín hiệu cảm biến: Bắt buộc dùng dây bọc kim (Shielded Cable) để chống nhiễu cho các tín hiệu Analog 4-20mA hoặc xung tốc độ cao từ Encoder.
3.2 Kỹ thuật bấm đầu cốt và đánh số dây
- Đầu cốt (Terminals): Tất cả các đầu dây phải được bấm đầu cốt (Pin, Y, hoặc tròn) phù hợp với loại terminal của thiết bị. Tuyệt đối không để lõi đồng trần đấu trực tiếp vào MCB hay Contactor.
- Đánh số (Ferrules): Sử dụng máy in đầu cốt để đánh số dây theo đúng bản sơ đồ điện (Wiring Diagram). Việc này giúp rút ngắn thời gian troubleshooting (xử lý sự cố) từ vài giờ xuống còn vài phút.
3.3 Cách ly nhiễu điện từ (EMI)
Trong các tủ điện tích hợp SCADA và Modbus RTU, việc đi dây tín hiệu chung máng với dây động lực là sai lầm nghiêm trọng gây nhiễu truyền thông.- Giải pháp: Tách biệt máng điện động lực và máng tín hiệu. Nếu bắt buộc phải cắt nhau, hãy để chúng giao nhau ở góc 90 độ.
4. Hệ thống tiếp địa (Earthing) và bảo vệ an toàn điệ
Tiếp địa là yếu tố sống còn để đảm bảo an toàn cho con người và triệt tiêu nhiễu cho các thiết bị điều khiển chính xác.4.1 Phân biệt các loại tiếp địa
Trong một tủ điện công nghiệp tiêu chuẩn, cần phân biệt rõ:- PE (Protective Earth): Tiếp địa bảo vệ, nối vỏ tủ và các phần kim loại không mang điện của thiết bị nhằm bảo vệ người vận hành khỏi điện áp chạm.
- IE (Instrument Earth): Tiếp địa tín hiệu, dành riêng cho chống nhiễu các thiết bị nhạy cảm (PLC, Module I/O). IE thường được cách ly với PE và nối về một điểm tiếp địa sạch.
4.2 Lắp đặt thanh Busbar tiếp địa
Mỗi tủ điện phải có một thanh đồng tiếp địa (Earth Busbar) chạy dọc hoặc nằm dưới đáy tủ.- Yêu cầu: Các cánh cửa tủ điện phải được nối dây tiếp địa mềm (dây bện đồng) với thân tủ, vì bản lề không đảm bảo tính dẫn điện liên tục.
4.3 Bảo vệ chống dòng rò (RCD/RCCB)
Đối với các mạch điện có người tiếp xúc trực tiếp hoặc thiết bị cầm tay, việc lắp đặt thiết bị chống dòng rò với độ nhạy 30mA là bắt buộc. Trong công nghiệp, đối với các động cơ lớn, người ta sử dụng Relay bảo vệ dòng rò kết hợp với biến dòng thứ tự không (ZCT).5. Cấp bảo vệ IP (Ingress Protection) phù hợp môi trường
Tùy vào vị trí đặt tủ (trong nhà xưởng, ngoài trời, hay môi trường hóa chất), kỹ sư phải chọn cấp IP phù hợp theo tiêu chuẩn IEC 60529.Môi trường lắp đặt | Cấp IP khuyến nghị | Đặc điểm kỹ thuật |
Trong nhà, sạch sẽ | IP42 | Chống vật thể > 1mm và nước nhỏ giọt đứng. |
Nhà xưởng nhiều bụi | IP54 | Chống bụi xâm nhập và nước bắn từ mọi hướng. |
Ngoài trời | IP65/IP66 | Chống bụi tuyệt đối và tia nước mạnh. Cần có mái che. |
Môi trường hóa chất/biển | IP67 + Inox 304 | Chống ngập nước tạm thời và ăn mòn. |
- Lưu ý thực tế: Khi lắp quạt thông gió, phải sử dụng tấm lọc bụi (Filter) và đảm bảo hướng thổi của quạt không đẩy bụi trực tiếp vào PLC hay biến tần.
6. Kiểm tra và nghiệm thu tủ điện (Checklist an toàn)
Trước khi đóng điện lần đầu (Commissioning), kỹ sư cần thực hiện một quy trình kiểm tra nghiêm ngặt:- Kiểm tra cơ khí: Các ốc vít đã siết chặt chưa? (Dùng bút sơn đánh dấu sau khi siết torque).
- Kiểm tra cách điện: Dùng đồng hồ Megohmmeter đo điện trở cách điện giữa các pha và với đất (Yêu cầu > 0.5M $\Omega$ cho mạch hạ thế).
- Kiểm tra thông mạch: Đảm bảo không có hiện tượng ngắn mạch giữa các pha.
- Kiểm tra tiếp địa: Đo điện trở tiếp địa (Yêu cầu thường < 4 $\Omega$ hoặc theo yêu cầu đặc thù của dự án).
- Thử nghiệm không tải: Cấp nguồn mạch điều khiển trước, kiểm tra logic PLC/HMI, sau đó mới cấp nguồn mạch động lực.
Tuân thủ tiêu chuẩn an toàn khi lắp đặt tủ điện công nghiệp không chỉ là trách nhiệm pháp lý mà còn là thước đo năng lực của một kỹ sư/đơn vị thi công chuyên nghiệp. Một chiếc tủ điện được lắp đặt đúng chuẩn sẽ mang lại sự yên tâm tuyệt đối cho chủ đầu tư, giảm thiểu tối đa rủi ro vận hành và kéo dài tuổi thọ thiết bị.Gợi ý hướng triển khai: Khi thiết kế tủ điện, hãy luôn hướng tới việc "Thiết kế để bảo trì". Mọi dây dẫn đều được đánh số, mọi thiết bị đều có nhãn tên rõ ràng (Tag name) đồng nhất với bản vẽ. Điều này không chỉ giúp hệ thống chuyên nghiệp hơn mà còn cực kỳ hữu ích cho việc nâng cấp, mở rộng sau này.
