Vai Trò Của Lớp Bện (Braided Layer) Trong Ống Mềm Inox – Yếu Tố Quyết Định Độ Bền Và An Toàn Hệ Thống Đường Ống

[khopnoimem_DanDat]

1. Lớp bện (Braided Layer) trong ống mềm inox là gì ?​

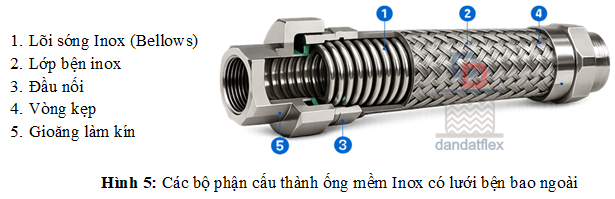

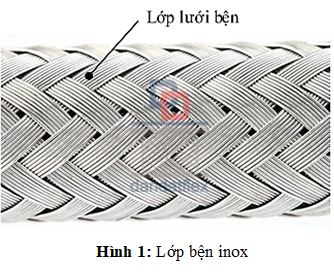

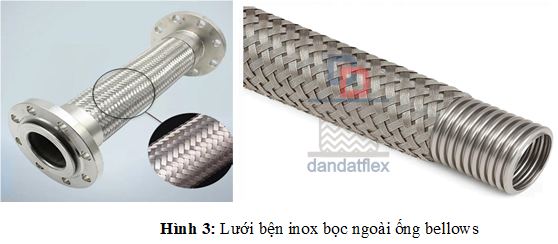

Trong cấu tạo của ống mềm inox công nghiệp, lớp bện inox (Braided Layer) là lớp dây inox được đan chéo bao quanh phần lõi sóng (bellows/corrugated hose). Đây là bộ phận quan trọng, giúp tăng khả năng chịu áp suất, chống rung và bảo vệ lớp lõi bên trong khỏi biến dạng trong quá trình vận hành.

Thông thường lớp bện được chế tạo bằng vật liệu: Inox 304, 316 hoặc 321

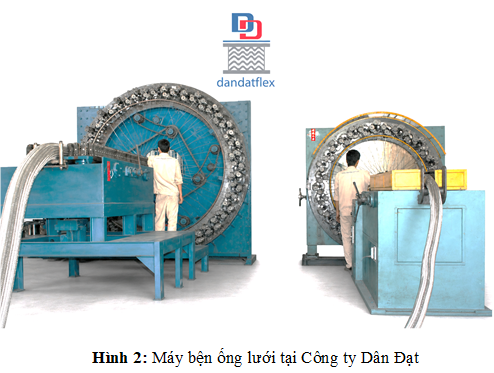

Các sợi inox được bện theo dạng lưới nhiều lớp với góc đan tối ưu để vừa đảm bảo độ linh hoạt vừa duy trì khả năng chịu áp lực cao.

2. Vai trò quan trọng của lớp bện trong ống mềm inox​

2.1. Tăng khả năng chịu áp suất​

Khi lưu chất bên trong đường ống tạo áp lực lớn, phần lõi sóng inox có xu hướng giãn nở theo phương dọc và phương ngang.

Lúc này:

• Lớp bện inox sẽ giữ ổn định kết cấu
• Hạn chế biến dạng của bellows
• Phân tán lực đều trên toàn bộ thân ống

Nhờ đó:

• Ống chịu được áp suất cao hơn
• Giảm nguy cơ nổ vỡ
• Tăng tuổi thọ hệ thống

2.2. Ngăn hiện tượng giãn dài khi vận hành​

Khi hệ thống hoạt động:

• Áp suất tạo lực đẩy dọc trục
• Bellows có xu hướng kéo dài

Nếu không có lớp bện:

• Ống dễ bị phình
• Biến dạng
• Bung đầu nối
• Rò rỉ lưu chất

Lớp bện giúp:

• Khống chế chuyển động dọc trục
• Ổn định hình dạng ống
• Bảo vệ mối hàn và đầu nối

Đây là yếu tố rất quan trọng trong:

• Hệ thống hơi nóng
• Đường dầu thủy lực
• Hệ thống khí nén áp lực cao

2.3. Chống rung động và giảm sốc áp​

Trong nhà máy công nghiệp, rung động từ: Máy bơm, máy nén khí, động cơ điện, hệ thống HVAC có thể truyền trực tiếp lên đường ống.

Lớp bện giúp:

• Hấp thụ dao động cơ học
• Giảm cộng hưởng rung
• Hạn chế nứt gãy đường ống

Đồng thời:

• Giảm hiện tượng búa nước (water hammer)
• Giảm sốc áp đột ngột

2.4. Bảo vệ lớp lõi sóng bên trong​

Bellows là bộ phận mỏng và linh hoạt nhất của ống mềm inox.

Nếu không có lớp bện:

Bellows dễ móp méo

Dễ bị kéo giãn quá mức

Tuổi thọ giảm nhanh

Lớp bện inox hoạt động như:

• “Áo giáp bảo vệ”
• Lớp gia cường cơ khí

Bộ phân tán lực

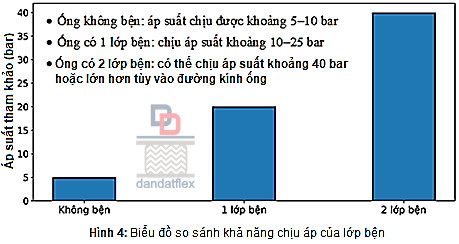

3. Phân loại lớp bện inox phổ biến

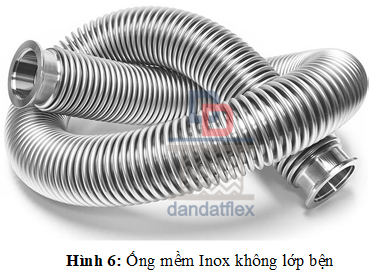

3.1. Ống mềm inox không lớp bện​

Đặc điểm:​

• Độ linh hoạt cao
• Chịu áp thấp
• Giá thành rẻ

Ứng dụng:​

• Thoát nước
• Khí áp thấp
• Hệ thống dân dụng

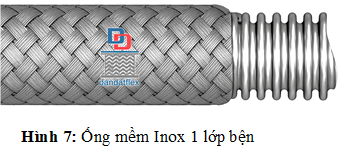

3.2. Ống mềm inox 1 lớp bện​

Đặc điểm:​

• Phổ biến nhất
• Cân bằng giữa áp lực và độ mềm dẻo

Chịu rung tốt

Ứng dụng:​

• Hệ thống hơi
• Dầu nóng
• Khí nén
• HVAC

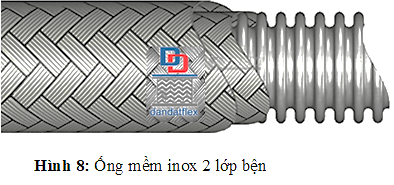

3.3. Ống mềm inox 2 lớp bện ​

Đặc điểm:​

• Chịu áp lực rất cao
• Độ bền cơ học lớn
• Hạn chế giãn nở mạnh

Ứng dụng:​

• Thủy lực áp cao
• Nhà máy hóa chất
• Dầu khí
• Nhiệt điện

4. Những sai lầm thường gặp khi lựa chọn lớp bện

4.1. Chọn sai số lớp bện​

Nếu áp suất cao nhưng chỉ dùng 1 lớp bện:

• Tuổi thọ giảm nhanh
• Dễ nổ ống
• Hỏng bellows

4.2. Chọn vật liệu bện không phù hợp​

Ví dụ:

• Môi trường hóa chất mạnh nhưng dùng inox 304
• Dễ ăn mòn lớp bện

Kết quả:

• Đứt sợi bện
• Giảm khả năng chịu áp

4.3. Lắp đặt sai kỹ thuật​

Các lỗi phổ biến:

• Xoắn ống khi lắp
• Kéo căng quá mức
• Uốn cong vượt bán kính cho phép

Điều này làm:

• Biến dạng lớp bện
• Gãy sợi inox
• Giảm tuổi thọ nhanh chóng

5. Tiêu chuẩn kỹ thuật liên quan đến lớp bện​

Một số tiêu chuẩn quốc tế phổ biến: ASTM A240, ASTM A312, ASME B31.3, ISO 10380,…

Các tiêu chuẩn này quy định:

• Độ dày dây bện
• Góc bện
• Khả năng chịu áp
• Độ bền mỏi
• Chu kỳ hoạt động

6. Ứng dụng thực tế của ống mềm inox có lớp bện​

Ống mềm inox có lớp bện được sử dụng rộng rãi trong:

• Nhà máy nhiệt điện
• Hệ thống hơi nóng
• Nhà máy thực phẩm
• Nhà máy hóa chất
• Hệ thống dầu khí
• HVAC
• Hệ thống thủy lực
• Đường ống rung động mạnh

Đặc biệt trong các hệ thống:

• Áp suất cao
• Nhiệt độ cao
• Có rung động liên tục

thì lớp bện gần như là thành phần bắt buộc.

7. Kết luận​

Lớp bện (Braided Layer) không chỉ là một lớp bảo vệ bên ngoài mà còn là thành phần quyết định:

• Khả năng chịu áp suất
• Độ an toàn vận hành
• Tuổi thọ của ống mềm inox
• Độ ổn định của toàn bộ hệ thống đường ống

Việc lựa chọn đúng:

• Số lớp bện
• Vật liệu inox
• Kết cấu bện
• Tiêu chuẩn kỹ thuật

Þ sẽ giúp doanh nghiệp:

• Giảm chi phí bảo trì
• Hạn chế dừng máy
• Tăng độ an toàn sản xuất
• Tối ưu hiệu quả vận hành dài hạn
